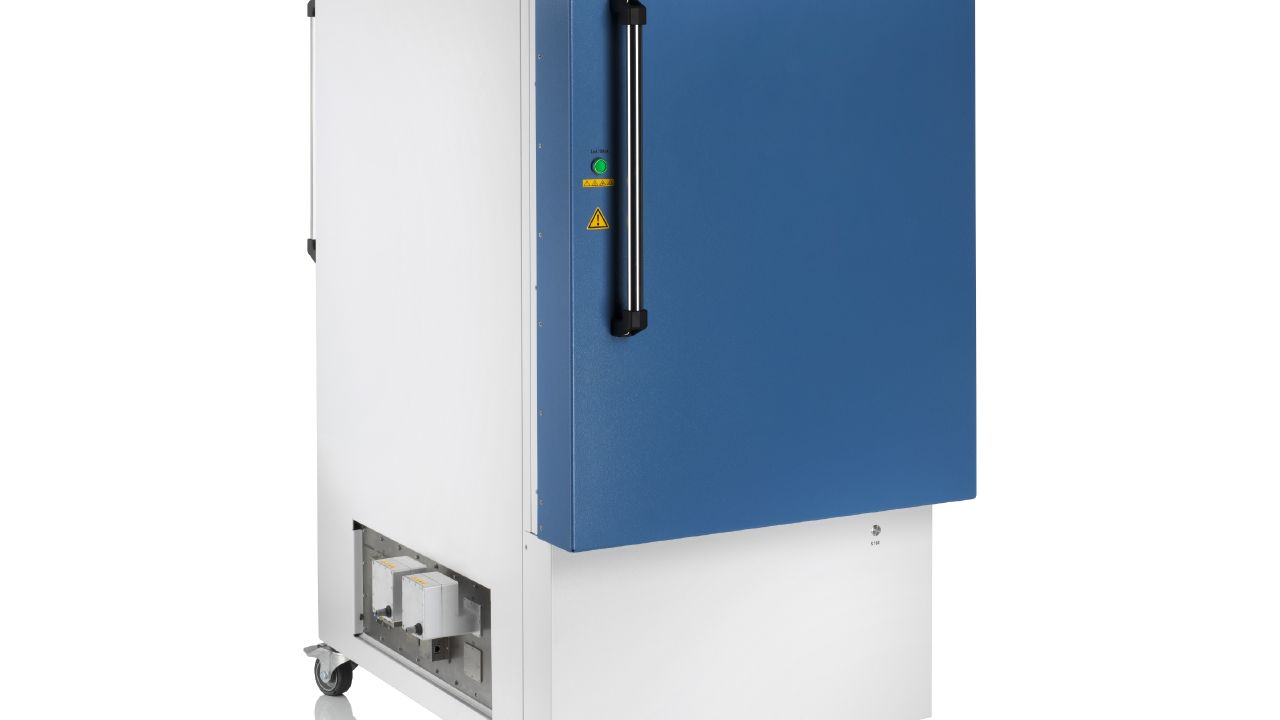

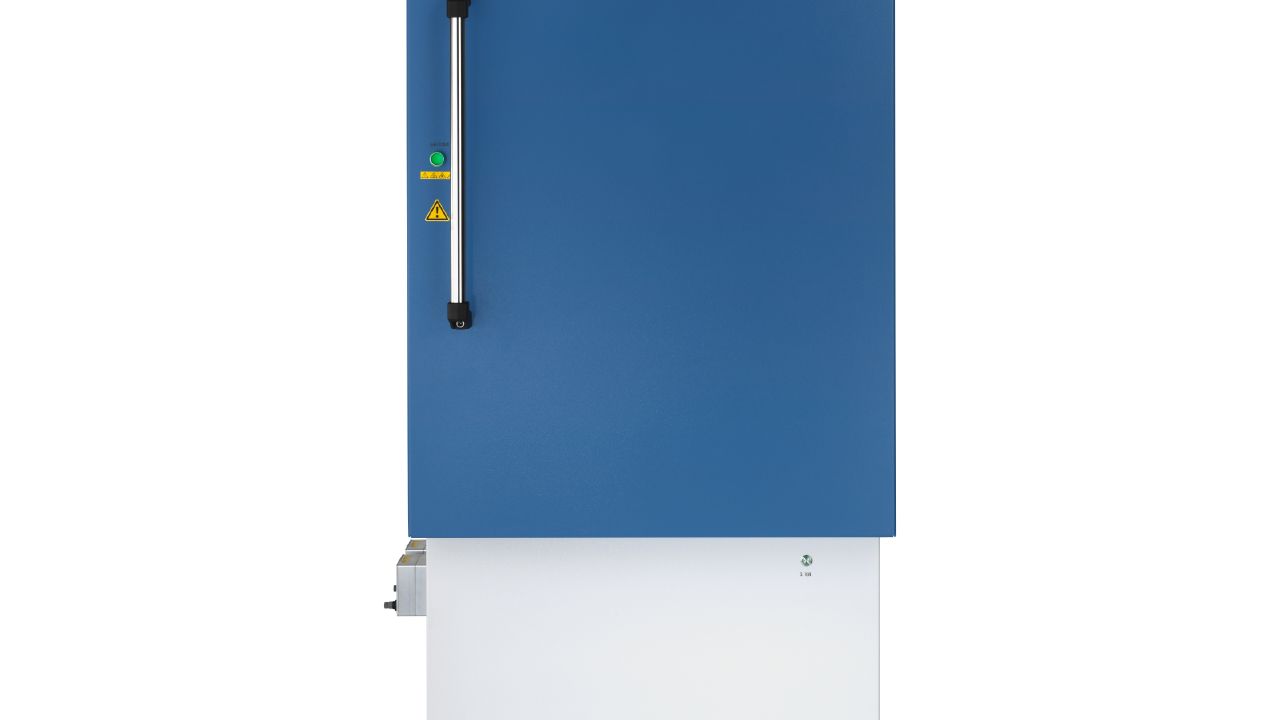

R&S®ATS1500C
汽車雷達天線測試暗室（76 – 81 GHz，3D 定位器）
- 類別: 天線測試系統與 OTA 暗室
- 製造商: Rohde & Schwarz
- 頻率範圍: 60 GHz 及 76 – 81 GHz
- 靜區直徑: 30 cm
- 占地面積: 1.3 m²
- 暗室類型: 全消聲 CATR（緊湊型天線測試範圍）
- 反射器: 鍍金拋物面反射器，雙向 CATR 設計
- 傾斜角度（外軸）: ±90°
- 傾斜角度（內軸）: ±15°
- 角度解析度: 0.03°
- 屏蔽效能: > 90 dB
- 溫度測試範圍（選配）: -40°C 至 +85°C
- 定位器類型: 高速、高精度 3D 傾斜-傾斜（tilt-tilt）定位器
- 控制介面: Web GUI、乙太網路 / SCPI 指令
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®ATS1500C 是一款緊湊型天線測試暗室（CATR），採用鍍金拋物面反射器與雙軸定位器，能模擬雷達模組的 3D 空間運動，在小占地空間內重現遠場測試條件。搭配 R&S®AREG800A 汽車雷達回波產生器，可構成完整的開發、校準與驗證測試系統，適用於 77 GHz 4D 成像雷達等新世代感測器。全消聲設計提供超過 90 dB 屏蔽效能，最佳化吸波材料有效降低鬼影目標干擾，確保測試環境的高重複性與可靠性。選配 RF 透明溫控腔體後，可在 -40°C 至 +85°C 的汽車級溫度範圍內連續執行 OTA 輻射量測，大幅提升研發效率。
主要特點
- 支援 60 GHz 及 76 – 81 GHz 頻段的 OTA 帶內量測
- 鍍金拋物面 CATR 反射器，30 cm 靜區直徑，1.3 m² 小占地
- 高速、高精度 3D tilt-tilt 定位器，角度解析度 0.03°，大傾斜角滿足汽車雷達需求

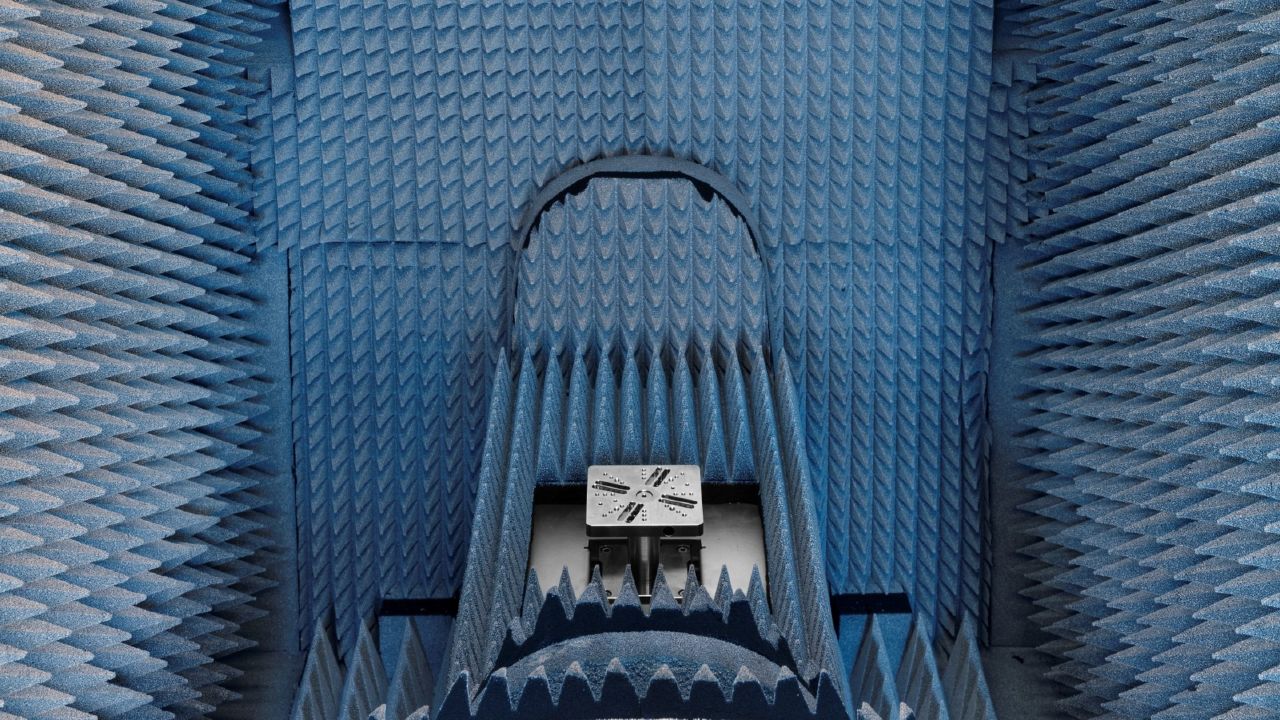

- 全消聲暗室屏蔽效能 > 90 dB，最佳化錐形吸波材料，最小化鬼影目標
- 可調高度對準機構，確保待測物位於旋轉中心
- 選配 RF 透明隔熱溫控腔體，支援 -40°C 至 +85°C 極端溫度 OTA 測試
- Web GUI 圖形介面及乙太網路 / SCPI 指令控制，易於整合自動化軟體
- 多種饋通（feedthrough）配置，雙極化饋天線支援兩個極化同步存取
- 雙向 CATR 反射器設計，提升量測靈活性
- 觸發同步機制，可與外部測試儀器（訊號分析儀、雷達目標模擬器等）無縫配合
典型應用
- 汽車雷達天線特性量測（方向圖、增益、相位）
- 76 – 81 GHz 雷達模組開發與 R&D 驗證
- 生產線校準與一致性測試
- 結合 R&S®AREG800A 進行虛擬目標模擬（距離、速度、RCS）
- 4D 成像雷達感測器的 OTA 性能驗證
- 汽車級極端溫度（-40°C 至 +85°C）條件下的 RF 輻射量測
- 干擾測試與帶內合規性（compliance）驗證
