R&S®ATS800R
機架式 CATR 緊縮場暗室（5G NR FR2 毫米波）
產品概覽

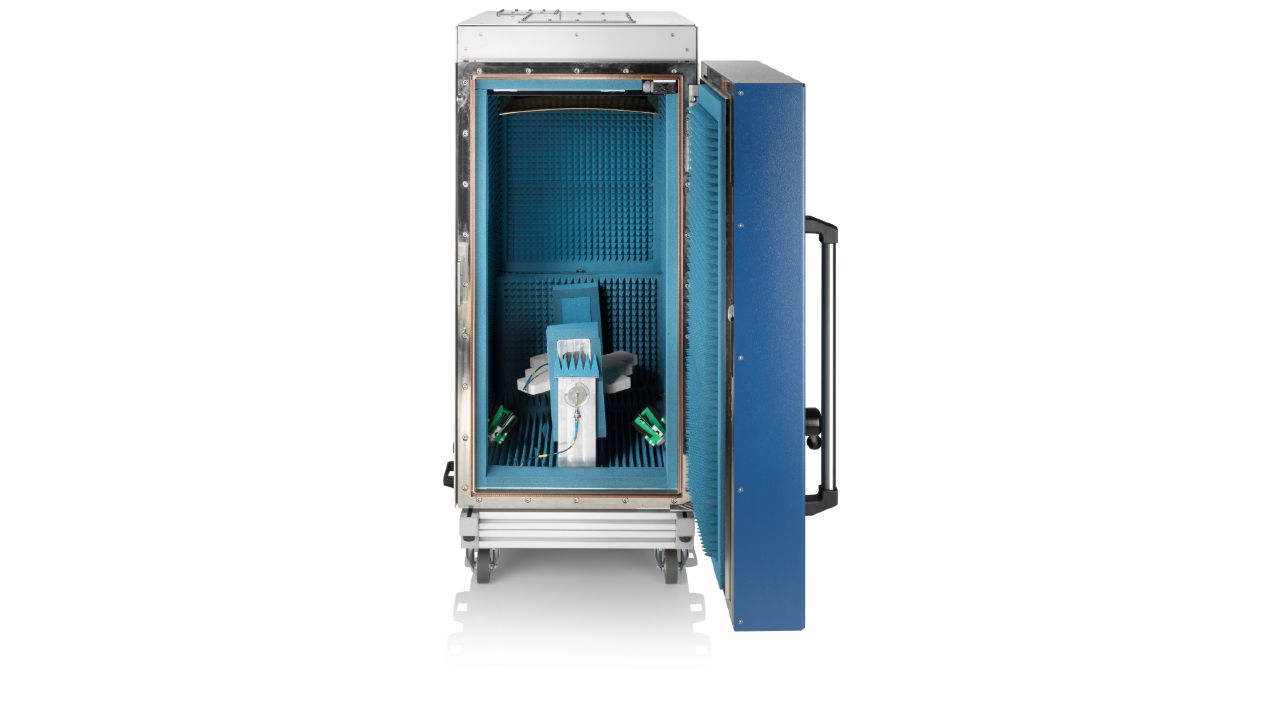

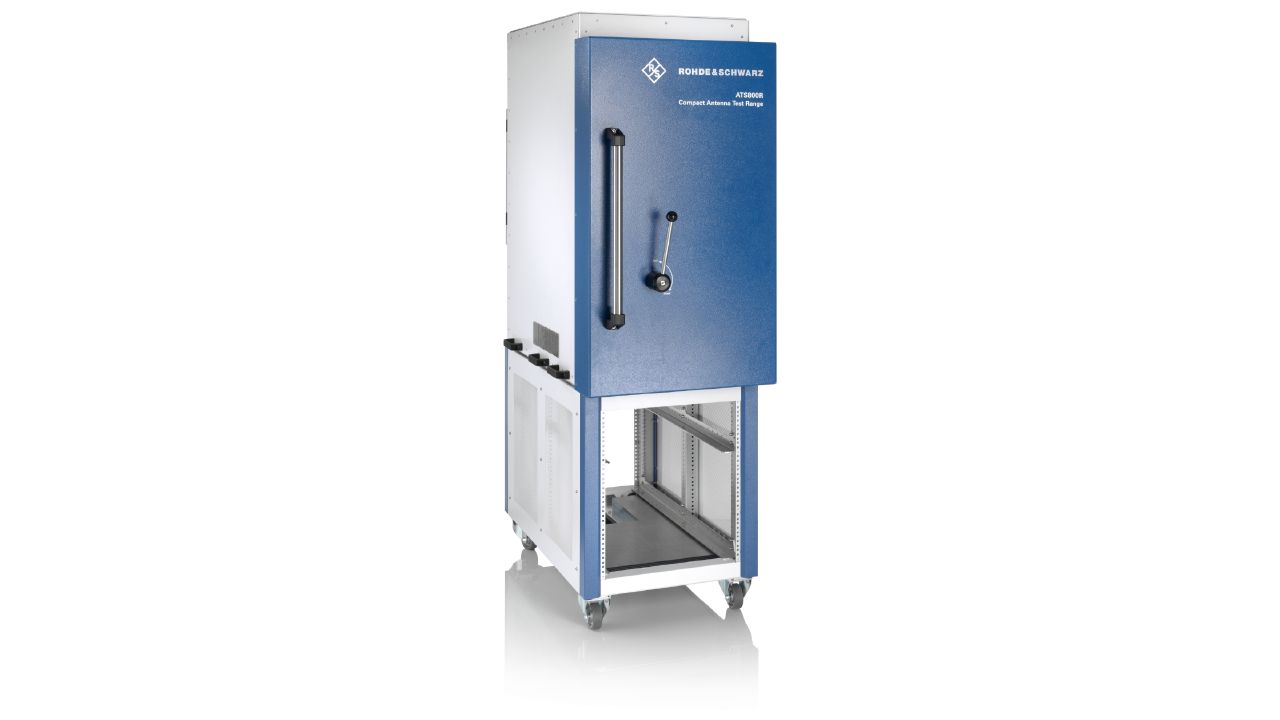

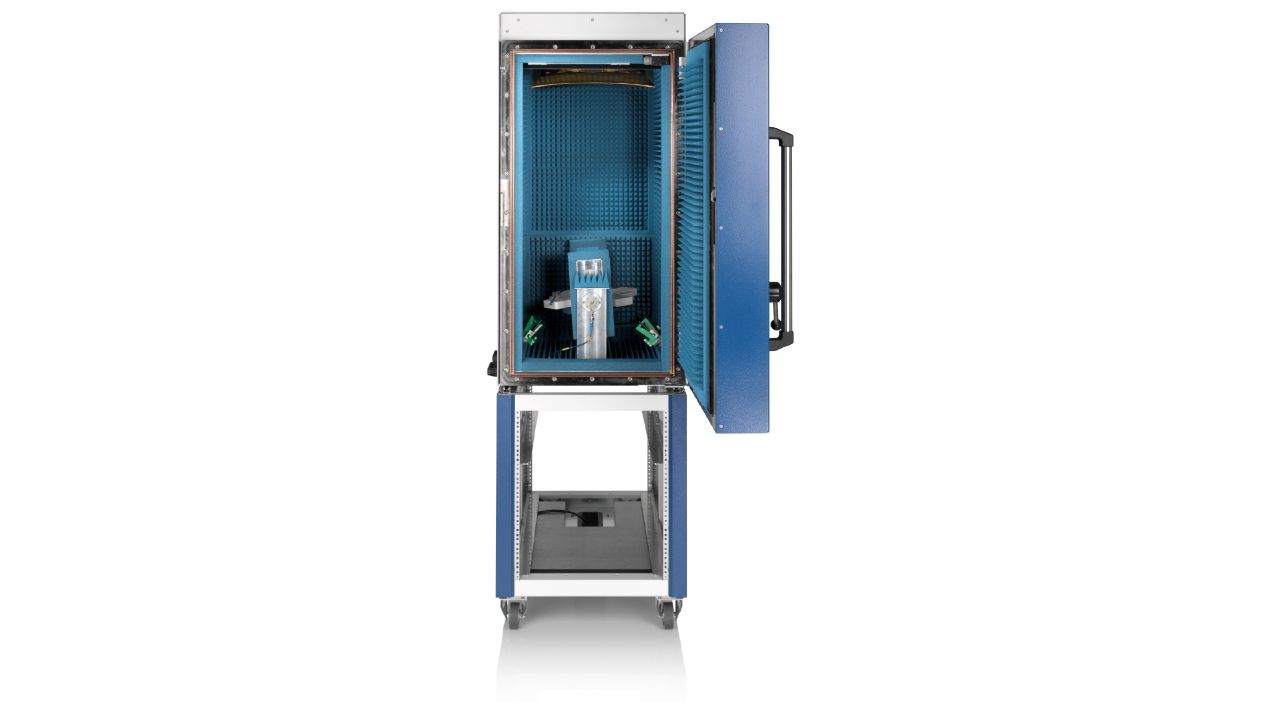

R&S®ATS800R 是一款基於 CATR（緊縮場天線測量範圍）技術的 5G NR 毫米波測試暗室，為研發環境中的 5G FR2 天線、模組及裝置提供極為緊湊的空中介面（OTA）測試環境。其極小的佔地面積與寬廣的頻率範圍，在有限空間內提供最大功能性與測試覆蓋度。靈活的配置選項與豐富的擴充套件，使 R&S®ATS800R 成為 FR2 測試需求中穩固且具前瞻性的解決方案。
主要特點
- 極緊湊且可攜帶的 CATR 測試暗室，佔地僅 0.7 m²，配備 20 cm 靜區，安裝於附輪架上可輕鬆移動並通過標準門框，支援機架、桌面或工作台等多種擺放方式
- 高精度最新型反射鏡採用卷邊設計，具備雙向拋物面結構，可對饋源天線或 DUT 的波束進行準直；反射面精密拋光，專為高頻操作設計，有效降低散射，由 Rohde & Schwarz 在德國原廠製造
- 可追加安裝的 3D 方位角/仰角定位器，允許在兩個軸向上精確移動 DUT，內建編碼器確保精準定位控制；選配 RF 旋轉接頭後可支援被動天線測量
- 可追加安裝的溫控腔體為 RF 透明且具隔熱效能，可將 DUT 加熱或冷卻至 -40 °C 至 +85 °C，同時不影響 RF 輻射量測品質
- 選配攝影機選項可隨時監控 DUT 狀態，內建紅外線熱像儀功能，可於測試過程中即時檢視裝置熱分佈圖（heatmap）
- 與 Rohde & Schwarz 測試系統整合的一站式解決方案，確保實驗室中快速流暢地完成量測，快速取得天線效能結果
典型應用
- 5G NR FR2 毫米波天線研發測試（R&D OTA 測試）
- 5G FR2 模組天線 OTA 特性量測
- 5G NR 裝置空中介面（OTA）效能驗證
- NSA（非獨立組網）信令測試
- 極端溫度環境下的 RF 輻射量測（-40 °C 至 +85 °C）
- 被動天線 3D 量測（配合 3D 定位器與 RF 旋轉接頭）
