本機種已停產 (Discontinued)
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®CMPHEAD50。本頁僅供既有用戶查詢規格與資料表使用。
原廠 Rohde & Schwarz 已停止生產此機型，建議改採後繼機種 R&S®CMPHEAD50。本頁僅供既有用戶查詢規格與資料表使用。
R&S®CMPHEAD 已停產

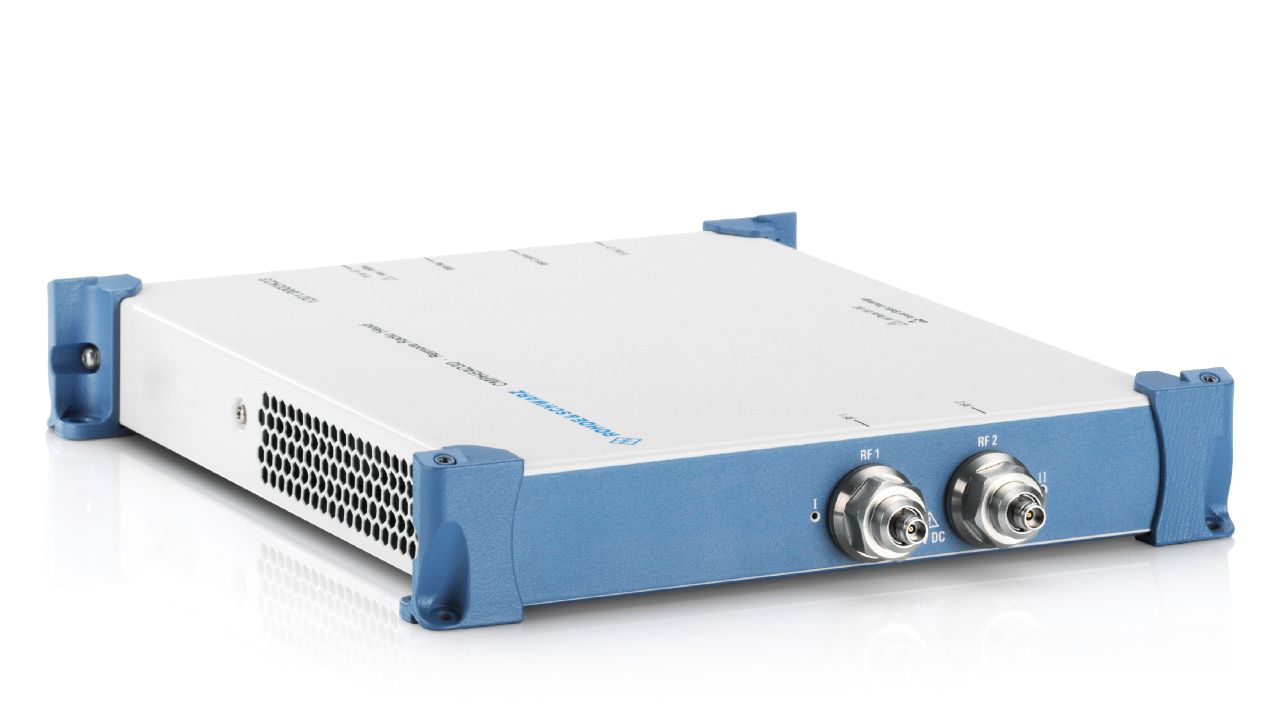

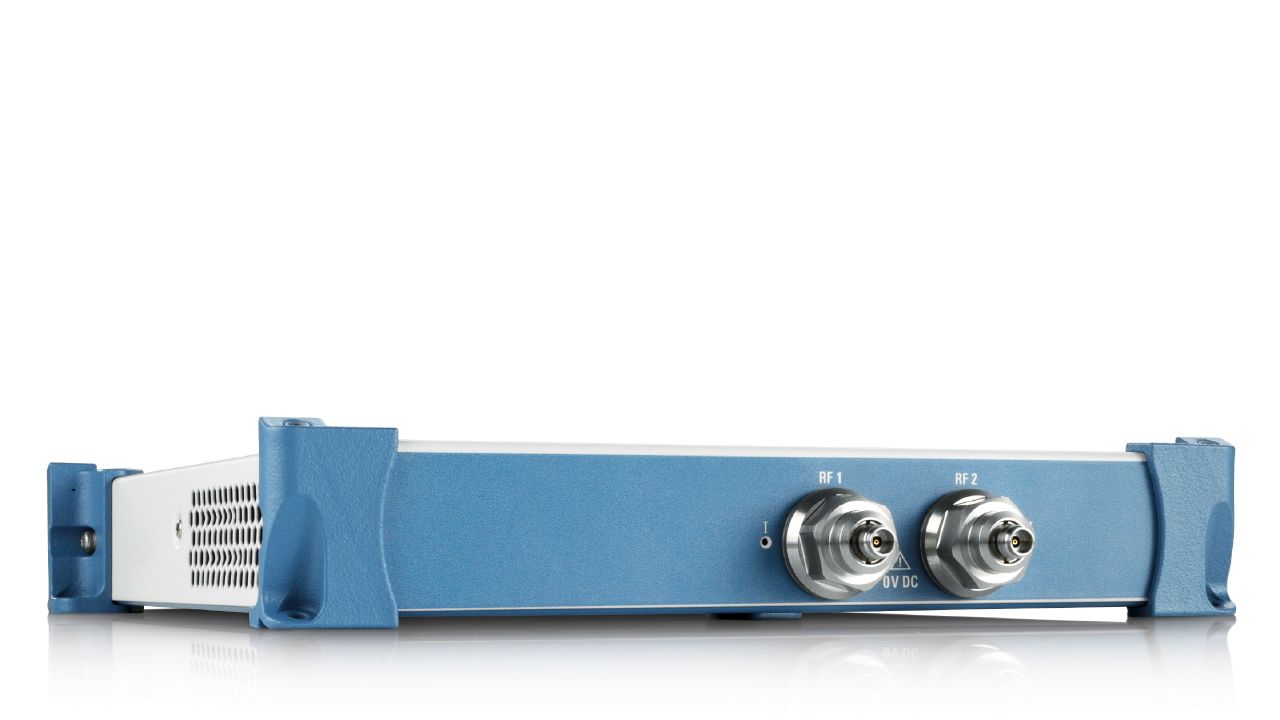

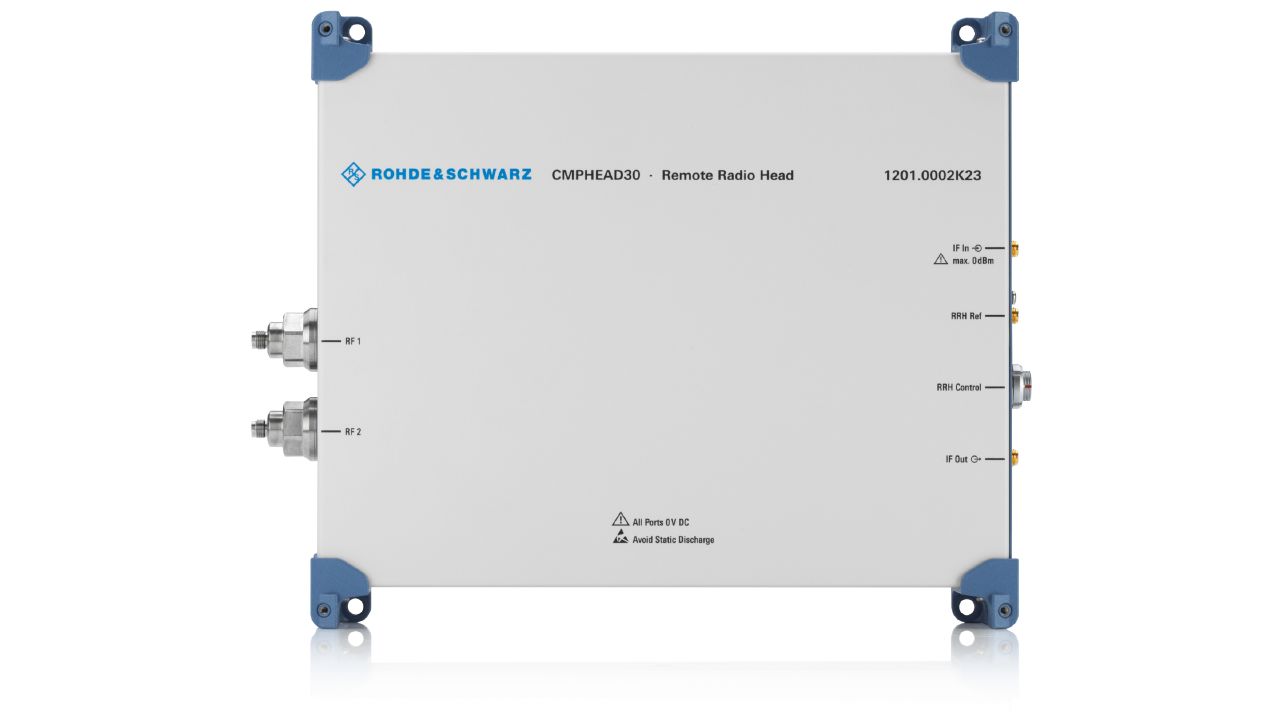

遠端射頻頭（CMPHEAD30，28 / 39 GHz mmWave）
- 類別: 無線裝置測試系統
- 製造商: Rohde & Schwarz
- 頻率範圍（mmWave 輸出）: 24.25 GHz 至 31.80 GHz 及 37.00 GHz 至 43.50 GHz（雙頻段）
- IF 介面頻率範圍（與 CMP200 連接）: 6 GHz 至 20 GHz
- 主要型號（子型號）: R&S®CMPHEAD30（支援 24–32 GHz 及 37–43.5 GHz）
- 支援 5G 頻段: 所有主要 5G NR FR2 頻段（含 28 GHz 及 39 GHz）
- RF 路徑數: 2 路 mmWave 單極化天線路徑（含內建 RF 切換矩陣）
- 外形尺寸（CMPHEAD30）: 250 mm × 190 mm × 30 mm
- 天線連接數: 最多 2 副 mmWave 單極化天線或探針
- CMP200 連接數: 每台 CMP200 最多可連接 3 個 CMPHEAD30（共控 6 路）
- 訊號轉換方式: IF ↔ mmWave 上/下變頻器（Up/Downconverter）
- 測試模式: 非信令（Non-signaling）RF 參數測試
- 訂購料號（產品基本型）: 1201.0002K23.base
- 產品狀態: 已停產（Discontinued）；後繼產品為 R&S®CMPHEAD50
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®CMPHEAD（主要型號：CMPHEAD30）是已停產的 mmWave 遠端射頻頭（Remote Radio Head，RRH），專為 5G NR FR2 毫米波非信令（non-signaling）OTA 量測所設計，是 R&S®CMPQ 系統解決方案的核心組件之一。本產品採用創新的分離式架構（Split Concept）：R&S®CMP200 無線通訊測試儀負責 6 GHz 至 20 GHz 的 IF 處理，CMPHEAD30 則在天線端就近完成 IF ↔ mmWave 的上/下變頻，覆蓋 24.25 GHz 至 31.80 GHz 及 37.00 GHz 至 43.50 GHz 的 5G FR2 頻段（含 28 GHz 與 39 GHz）。每台 CMP200 最多可配接 3 個 CMPHEAD30，合計控制 6 條射頻路徑，支援波束成形（Beamforming）及功率量測。本產品已正式停產，後繼產品為 R&S®CMPHEAD50（頻率範圍擴展至 21.84–50.20 GHz，並新增低雜訊 RX 埠、Dual LO 及 EVM Booster 等功能），建議新系統採用 CMPHEAD50 或 CMXHEAD50 替代。
主要特點
- 分離式架構（Split Concept）：CMP200 擔任 IF 測試儀（6–20 GHz），CMPHEAD30 在天線端執行 mmWave 上/下變頻，縮短射頻線纜長度以優化鏈路預算
- 覆蓋主要 5G FR2 頻段：支援 24.25–31.80 GHz 及 37.00–43.50 GHz 雙頻段，含 28 GHz 及 39 GHz 等關鍵商用 mmWave 頻段
- 內建 mmWave RF 切換矩陣：提供 2 路 mmWave 射頻路徑，可連接 2 副單極化天線或探針，支援多種 OTA 量測配置
- 緊湊輕薄設計（250 mm × 190 mm × 30 mm）：便於安裝於 OTA 屏蔽箱（如 R&S®CMQ200）附近，靈活配置於生產線或研發環境
- 多頭擴充能力：單台 CMP200 最多同時連接 3 個 CMPHEAD30，實現 6 路射頻路徑控制，支援多 DUT 並行測試與波束成形量測
- 全整合系統一站式來源：R&S®CMPQ 系統（CMP200 + CMPHEAD30 + CMQ200）由羅德史瓦茲統一供應，涵蓋天線、線纜、饋通件及功率感測器，確保最佳系統參數一致性
典型應用
- 5G NR FR2 使用者設備（UE）非信令 OTA 射頻參數測試（生產環境）
- 5G mmWave 晶片模組（RFIC / Module）研發驗證與品質保證
- 28 GHz 及 39 GHz 頻段波束成形（Beamforming）性能量測
- 5G FR2 直接遠場（DFF / Direct Far-Field）OTA 環境量測
- 5G mmWave 裝置從研發、驗證到生產全生命週期射頻測試
配置您的 R&SCMPHEAD 已停產
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| 1201.0002K23.base | R&S®CMPHEAD（CMPHEAD30）基本型，覆蓋 24.25–31.80 GHz 及 37.00–43.50 GHz 雙頻段，含 2 路 mmWave RF 切換矩陣 | 詢價 → |
