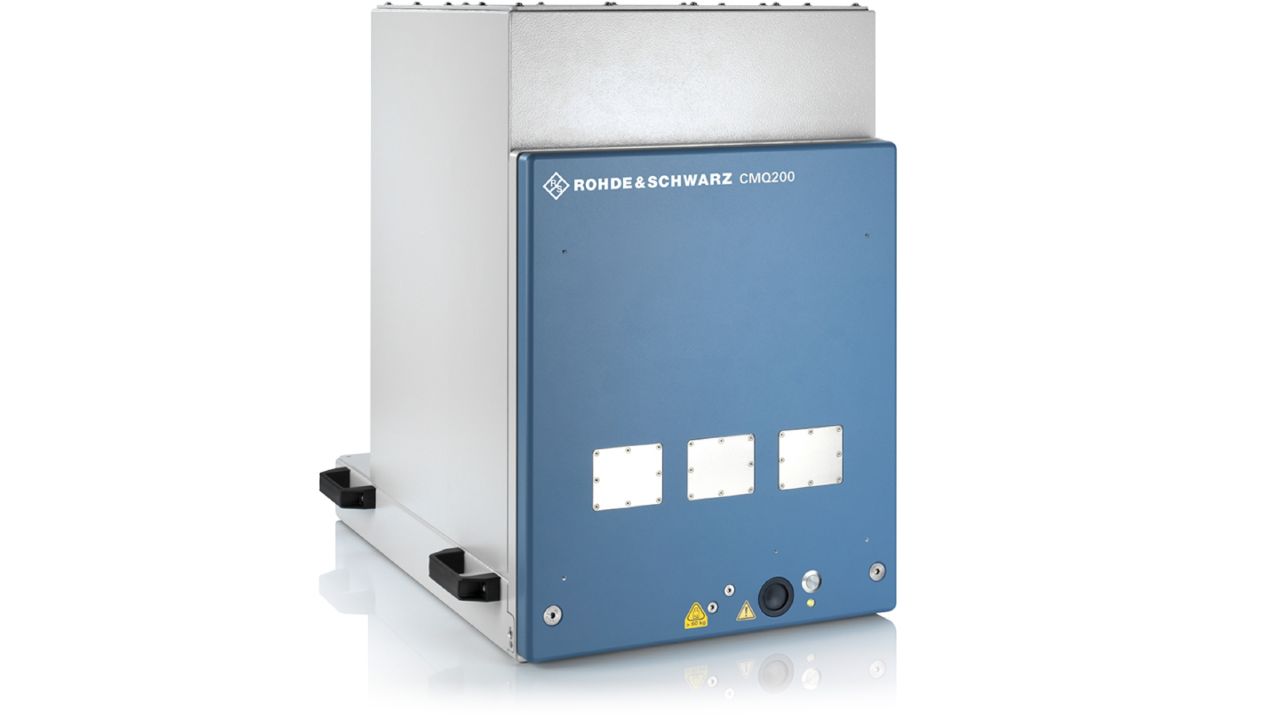

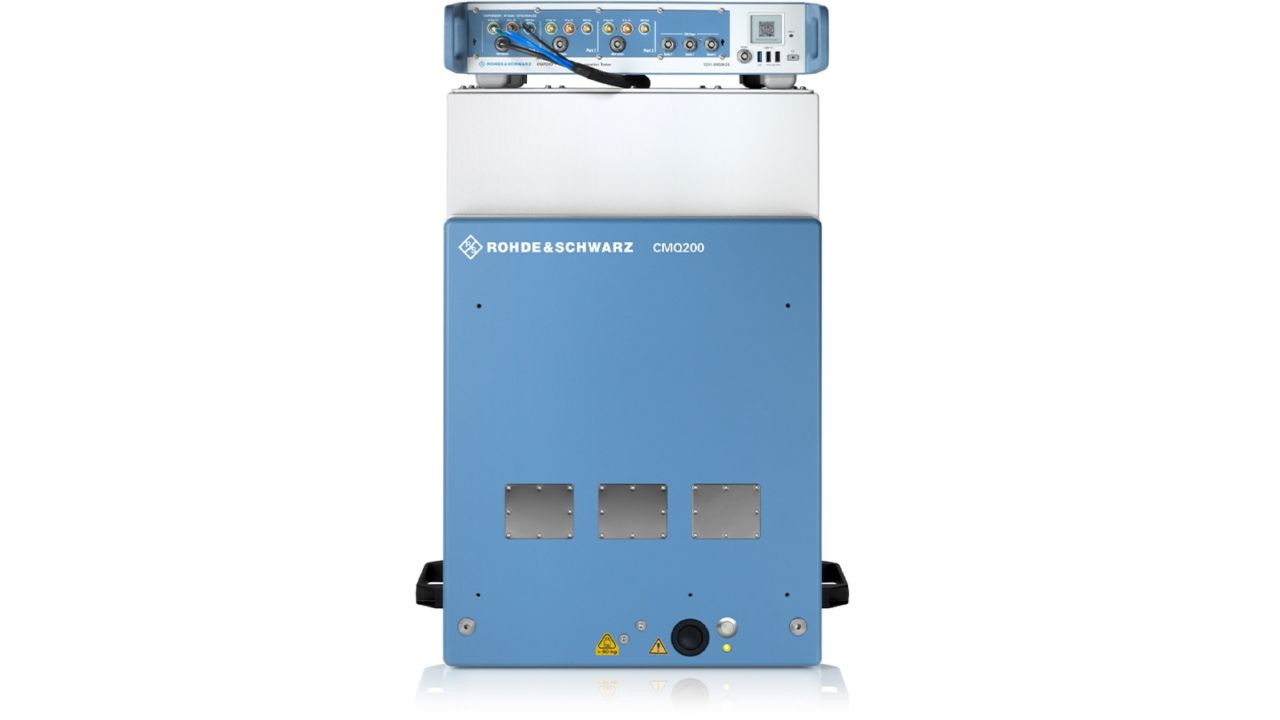

R&S®CMQ200
5G FR2 終端與元件遮蔽屏蔽立方體（毫米波 20 – 77 GHz）
產品概覽

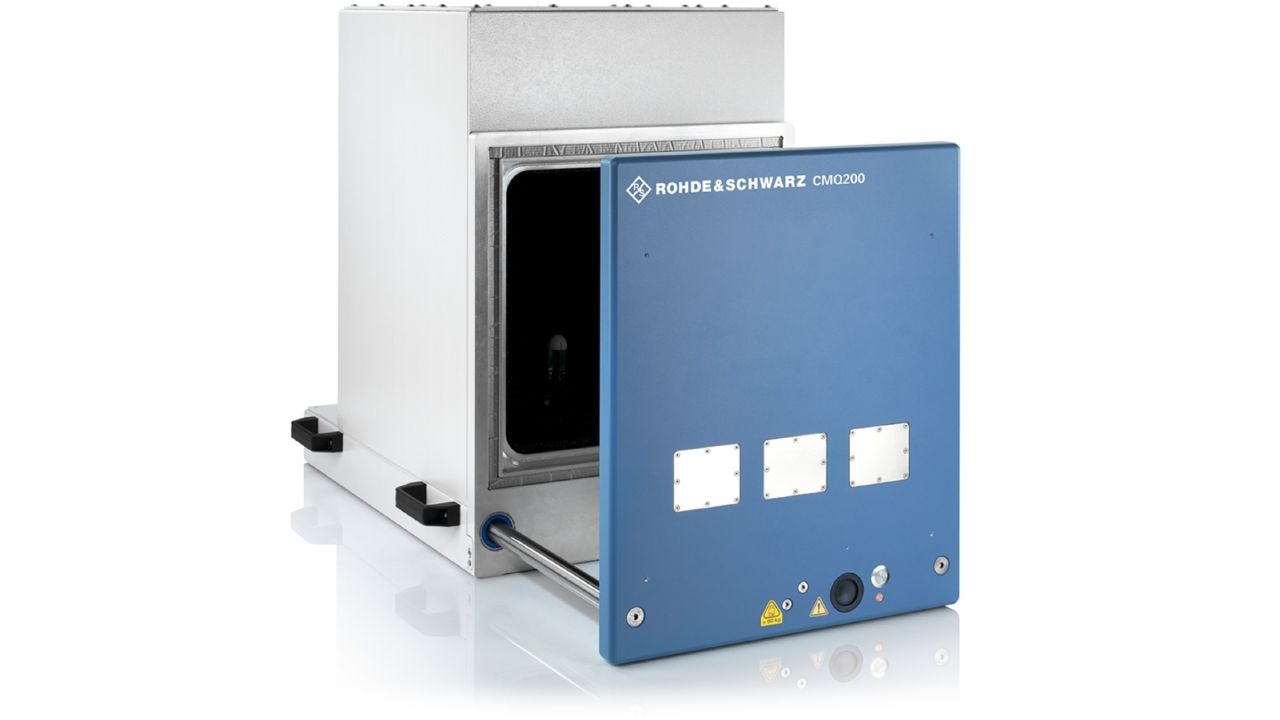

R&S®CMQ200 是一款緊湊型全整合式遮蔽屏蔽立方體，專為 5G FR2 毫米波與 UWB 射頻測試而設計。抽屜式艙體概念支援製造環境中的全自動化操作，堅固的機械結構可承受數百萬次測試循環，確保大批量量產環境的穩定可靠性。靈活的立方體設計適用於智慧裝置、客戶端設備（CPE）、射頻積體電路（RFIC）及原型機等多種應用。設備可容納兩種擴充模組：一種針對 5G 及其他技術，頻率範圍 20 GHz 至 77 GHz；另一種涵蓋 UWB 及其他技術，頻率範圍 0.3 GHz 至 14 GHz。整合式饋通接頭支援傳導式 RF 訊號輸入，並可透過 USB 或 D-Sub 接頭監控受測裝置（DUT）狀態。
主要特點
- 支援 5G FR2 及 FR1 型號，頻率涵蓋最高 14 GHz
- 減少佔地空間：符合 19 吋標準機架安裝規範
- 大批量生產具成本效益
- 提供專為本產品設計的緊湊型天線與功率感測器
- 天線附特殊安裝座與旋轉頭（swivel head）
- 可選配自動艙門，實現全自動開關艙體，加速生產節拍
- 整合式 RF 同軸饋通，支援傳導式 RF 訊號輸入或輸出
- USB 及 D-Sub 饋通接頭，可監控 DUT 狀態或傳送控制指令
- 卓越效能、緊湊設計與面向未來的技術架構，為 5G mmWave 及 UWB 測試提供終極解決方案
典型應用
- 5G NR FR2 毫米波終端裝置（智慧型手機、平板電腦）OTA 測試
- 客戶端設備（CPE）射頻效能驗證
- 射頻積體電路（RFIC）晶片級測試
- UWB 模組與裝置功能測試
- 5G 毫米波元件量產品管（ATE 整合）
- 原型機射頻特性研發量測
