R&S®CMW-Z10
CMW 系列 RF 屏蔽測試盒（手機級裝置，研發與量產）
- 類別: 天線測試系統與 OTA 暗室
- 製造商: Rohde & Schwarz
- 屏蔽效能（0.4 GHz 至 4 GHz）: > 55 dB (meas.)
- 屏蔽效能（4 GHz 至 6 GHz）: > 45 dB (meas.)
- 屏蔽效能（6 GHz 至 8 GHz）: > 35 dB (meas.)
- 頻率範圍: 0.4 GHz 至 8 GHz
- 外部尺寸（W × H × D）: 320.9 mm × 267.5 mm × 527.7 mm（12.6 in × 10.5 in × 20.8 in）
- 內部尺寸（W × H × D）: 239 mm × 157 mm × 371 mm（9.4 in × 6.2 in × 14.6 in）
- 重量: 9 kg（19.8 lb）
- 天線連接器（R&S®CMW-Z11）: N female
- 天線極化方式: 圓極化
- VSWR（0.4 GHz 至 1.4 GHz，R&S®CMW-Z11）: < 3.5
- VSWR（1.4 GHz 至 3.5 GHz，R&S®CMW-Z11）: < 2
- VSWR（3.5 GHz 至 8 GHz，R&S®CMW-Z11）: < 3.5
- 最大輸入功率（來自 DUT）: +37 dBm
- 最大輸入功率（來自 R&S®CMW）: +33 dBm
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

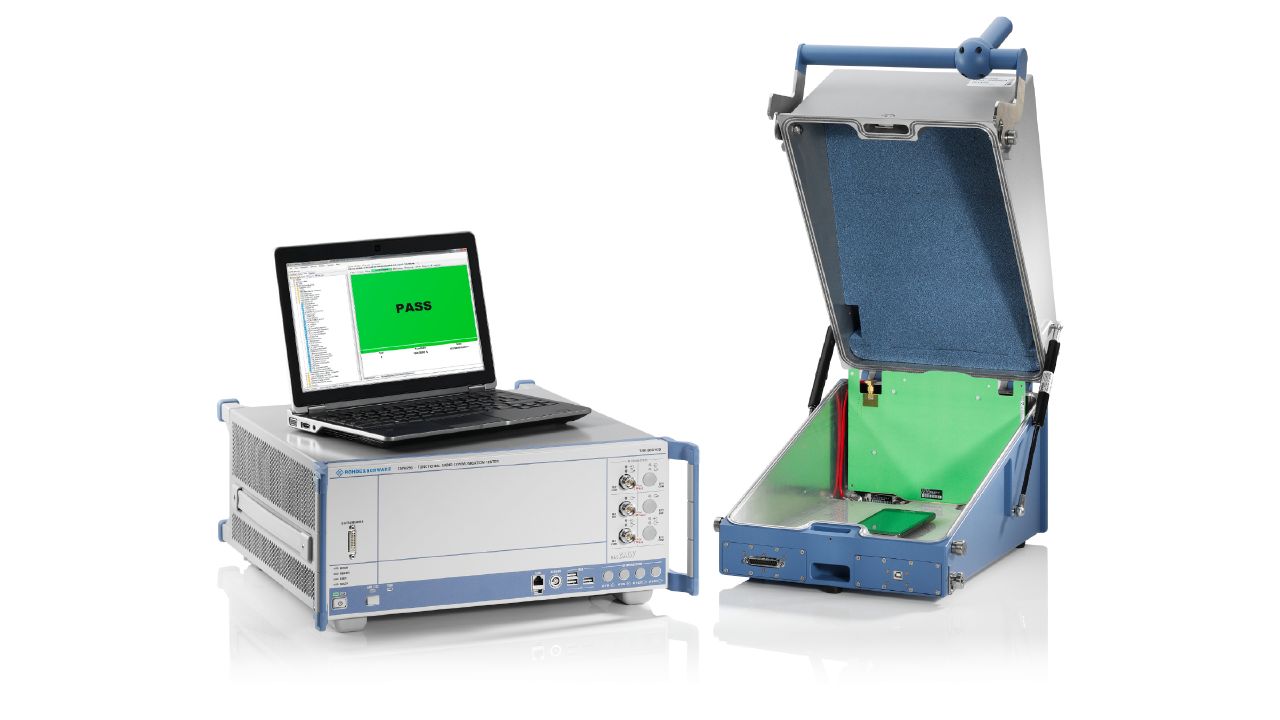

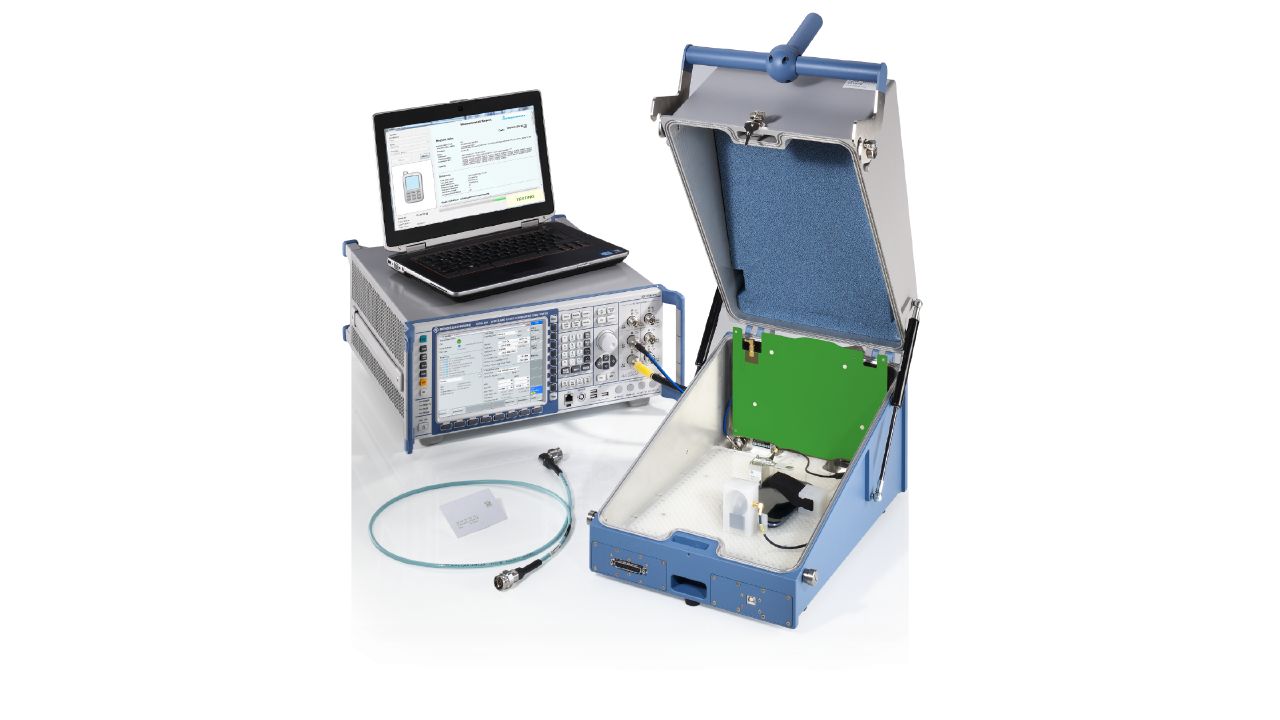

R&S®CMW-Z10 RF 屏蔽測試盒具備卓越的屏蔽效能與優異的耦合特性，可支援高達 8 GHz 的頻率應用。R&S®CMW-Z11 天線耦合器上的天線結構經過優化，可在 DUT 與測試儀器之間實現極佳的無線連接。寬頻帶螺旋天線支援多種應用場景，並可在不影響衰減的情況下，以任意方向放置 DUT。盒蓋內襯吸波材料以降低反射，確保穩定的測試結果。鋁合金機身採用人體工學閉合機構，適用於嚴苛的服務及生產環境，亦可容納平板電腦等大型 DUT。
主要特點
- 屏蔽效能卓越，0.4 GHz 至 4 GHz 段優於 55 dB，可有效隔絕外部無線干擾
- 頻率覆蓋範圍達 8 GHz，支援 GSM、UMTS、CDMA2000、WLAN、LTE、Bluetooth® 及 GPS 等主流無線標準
- 寬頻帶螺旋天線設計，DUT 可任意方向放置而不影響耦合衰減，降低因反射造成的衰減變異
- 模組化選配設計，配備 4 個模組插槽，可靈活配置 D-Sub、USB 2.0、RF 及 Ethernet 等不同貫通接頭
- 鋁合金機身具高抗變形能力，人體工學開蓋機構（鉸鏈與阻尼器）確保長期使用不疲勞
- 內部空間充裕，可容納平板電腦等大型 DUT，並提供 PE 固定支架以確保定位重複性
- 支援 R&S®CMW-Z16 第二天線選配，可進行天線分集及 MIMO（如 LTE MIMO 2×2）測量，無需 RF 同軸纜線連接 DUT
- 可透過 R&S®CMW-Z19 貫通接頭轉接器，與其他 Rohde & Schwarz RF 屏蔽腔體共用標準貫通模組
典型應用
- 行動裝置（智慧手機、平板電腦）無線通訊研發測試與驗證
- 製造與服務環境中的無線裝置功能與合規性量產測試
- 天線分集及 MIMO 系統（LTE MIMO 2×2）性能量測
- 搭配 R&S®CMW 系列寬頻通訊測試儀及 R&S®CMWrun 自動化測序軟體進行自動化量測
- IoT 與短距離無線模組（Bluetooth®、Wi-Fi、GPS）的屏蔽環境測試
