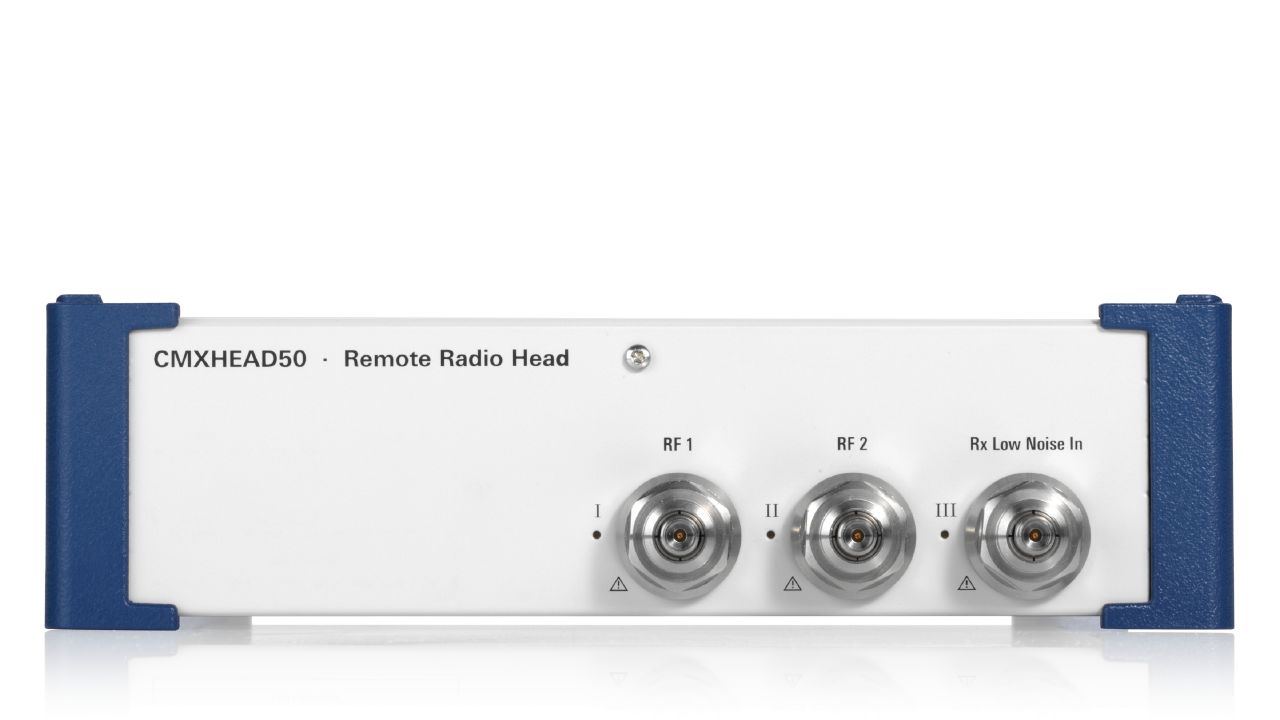

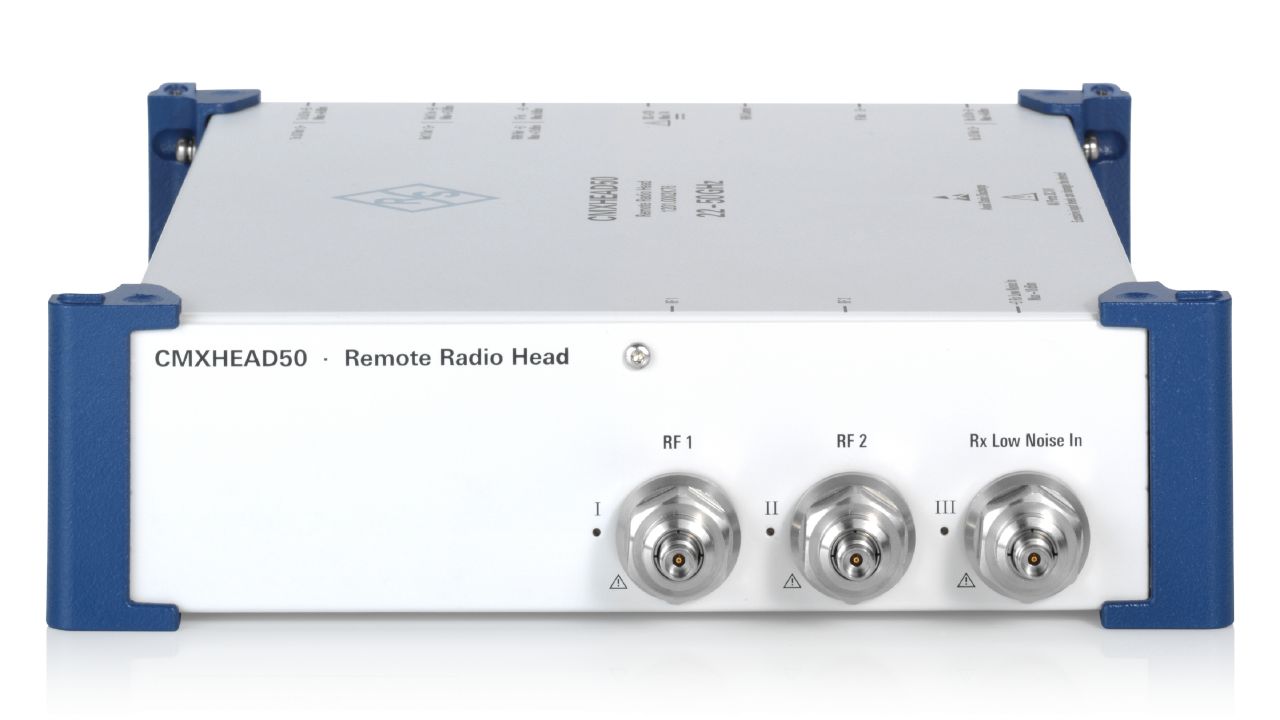

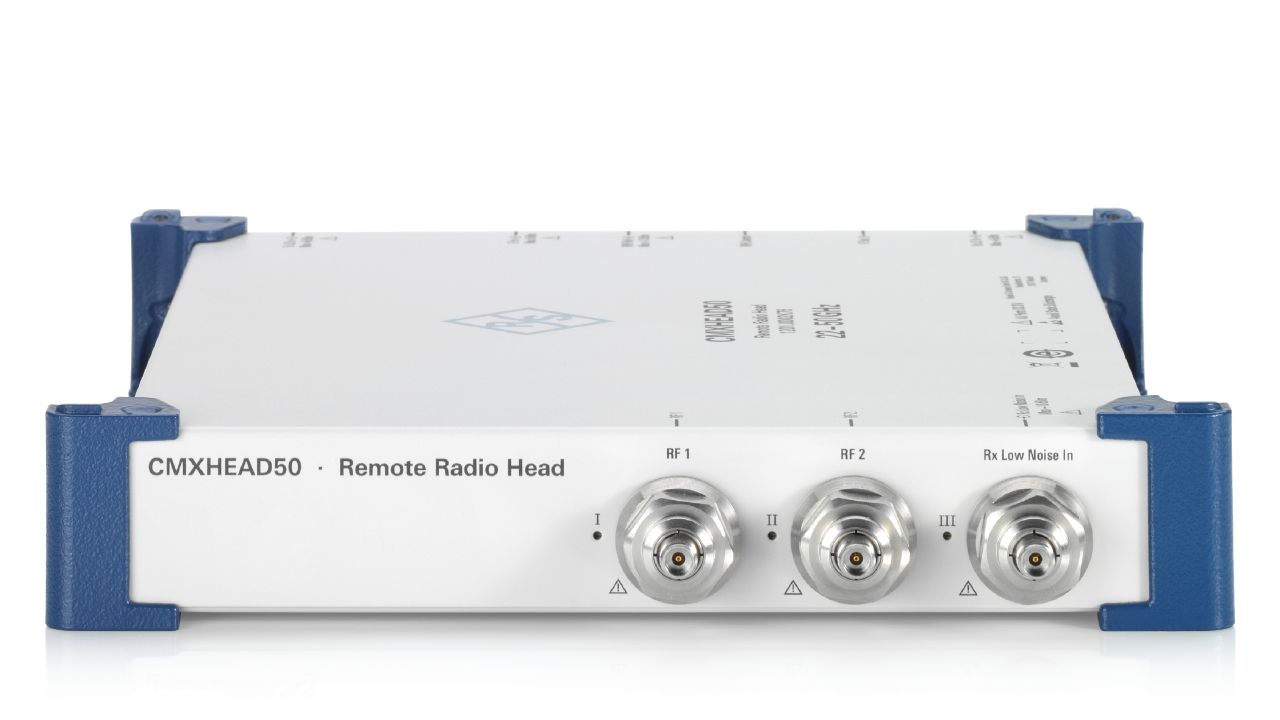

R&S®CMXHEAD50
5G mmWave 遠端射頻頭（21.84 – 50.20 GHz，搭配 CMX500）
- 類別: 無線裝置測試系統
- 製造商: Rohde & Schwarz
- 頻率範圍: 21.84 GHz 至 50.20 GHz
- 頻率解析度: < 0.1 Hz
- RF 輸出功率: 最高 +25 dBm
- 輸出電平解析度: 0.1 dB
- EVM（5G NR FR2 訊號）: 最佳可達 -46 dB / 0.5%
- 本地振盪器架構: 雙 LO（TX / RX 各自獨立）
- RX 接收模式: 標準 RX 埠 + 額外低雜訊高靈敏度 RX 埠
- RF 切換矩陣: 內建 mmWave RF 切換矩陣
- 支援頻段: 5G FR2-1（mmWave）、Ka 頻段
- 最大組合數量: 4 組搭配 R&S®CMX-RF42E 主動式前端
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®CMXHEAD50 是新一代寬頻遠端射頻頭，專為訊號測試設計，提供跨越完整 5G mmWave（FR2-1）頻段的雙向測試能力。此系列產品為市面上唯一涵蓋 21.84 GHz 至 50.2 GHz 全頻段、並具備 EVM 低至 0.5% / -46 dB 性能的遠端射頻頭方案。進階版 R&S®CMXHEAD50-Evo 更整合高品質雙 LO 合成器，並新增低雜訊高靈敏度 RX 接收埠以擴展動態範圍。最多可將 4 組裝置與 R&S®CMX-RF42E 主動式 mmWave 前端模組組合，構建高性能多載波測試解決方案。
主要特點
- 完整頻率覆蓋：21.84 GHz 至 50.2 GHz，支援全部 5G NR FR2-1 頻段
- 卓越 EVM 性能：TX 與 RX 雙向均可達 -46 dB / 0.5%，無需額外外部設備
- 雙本地振盪器（Dual LO）架構：TX 與 RX 各自獨立優化，確保最佳 RF 訊號品質
- 低雜訊高靈敏度 RX 埠：大幅提升接收靈敏度，實現超寬動態範圍（Evo 版本）
- 內建 mmWave RF 切換矩陣：簡化測試配置，支援多路徑切換
- 支援外部 LO 輸入埠：適合需要精密頻率同步的進階量測場景
- 模組化擴充設計：最多 4 組裝置可與 R&S®CMX-RF42E 協同運作，支援多載波聚合測試
典型應用
- 5G NR FR2 mmWave 裝置訊號測試（手機、模組、晶片組）
- Ka 頻段通訊系統研發與驗證
- 跨頻段載波聚合（Interband Carrier Aggregation）場景測試
- 空中傳輸（Over-the-Air, OTA）量測
- 5G mmWave 無線產品設計驗證與一致性測試
