R&S®FE50DTR
外接式 mmWave 前端（36 – 50 GHz，雙向 Tx/Rx）
- 類別: 前端與轉換器
- 製造商: Rohde & Schwarz
- RF 頻率範圍: 36 GHz – 50 GHz
- 等化頻寬（RX / TX）: 最大 1 GHz
- 顯示平均雜訊位準（DANL）: –155 dBm（36–43 GHz）；–150 dBm（43–49 GHz）；–145 dBm（49–50 GHz）
- TX 指定電平範圍: –50 dBm 至 +10 dBm（PEP），36–45 GHz；–50 dBm 至 +4 dBm（PEP），45–50 GHz
- RF 輸入/輸出接頭: 1.85 mm 母頭（相容 2.4 mm），兩路（RF A / RF B）
- IF 接頭: SMA 母頭，50 Ω；IF 模式 low：3.4–6.9 GHz；IF 模式 high：7.5–8.8 GHz
- 參考輸入: 10 MHz / 640 MHz / 1 GHz，SMA，0 dBm 至 +20 dBm
- 供電: +12 V DC，最大 2.5 A（2 針 LEMO 接頭）；外部電源供應器最大 60 W；支援 PoE++（最大 52 W，RJ-45）
- LAN 介面: 10BASE-T / 100BASE-T，RJ-45
- 操作溫度: +5 °C 至 +40 °C
- 尺寸（W × H × D）: 150 mm × 80 mm × 175 mm（5.90 in × 3.15 in × 6.88 in）
- 重量: 1.6 kg（3.53 lb）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

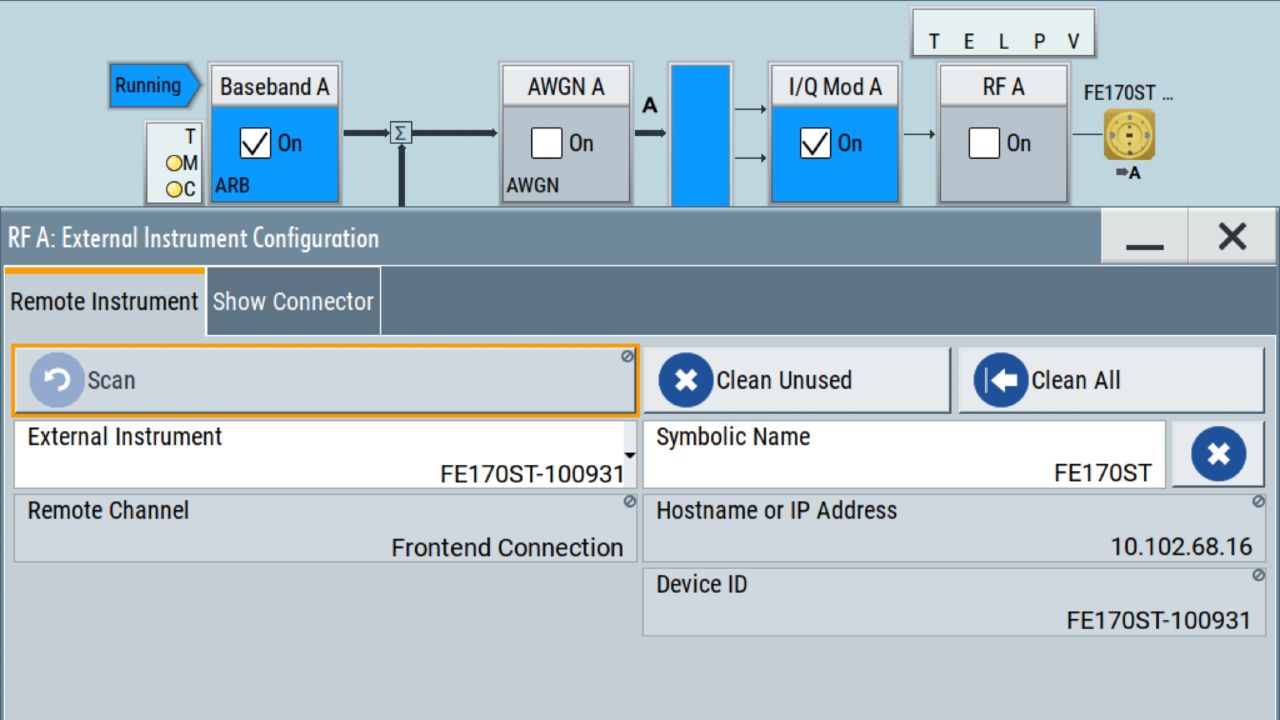

R&S®FE50DTR 外接式前端可將 Rohde & Schwarz 訊號/頻譜分析儀及訊號產生器的頻率範圍延伸至 50 GHz，涵蓋 3GPP FR2 毫米波頻段（36–50 GHz）。透過直接在受測裝置（DUT）端執行上/下變頻，可大幅降低纜線損耗、提升靈敏度，並在 OTA 環境中提供更大的天線輸出功率。內建低相位雜訊 VCO 確保收發兩側均具備卓越的訊號品質，EVM 在寬廣動態範圍內低於 –40 dB（<1%）。裝置由 R&S®FSW / FSV(A)3000 分析儀、SMM100A / SMW200A 訊號產生器或 PVT360A 完全控制，韌體自動補償 IF 路徑的頻率與振幅影響，最大程度降低量測不確定度。
主要特點
- 頻率範圍 36–50 GHz，雙向 Tx/Rx，單一裝置同時支援訊號分析（RX）與訊號產生（TX）
- 直接在 DUT 端進行上/下變頻，顯著降低高頻纜線損耗並提升 OTA 測試靈敏度
- 等化分析／調變頻寬最高達 1 GHz，相容 FSW-B1200 等寬頻選購模組
- 內建高效能 VCO，相位雜訊於 100 kHz 偏移量達 –106 dBc (1 Hz)，確保卓越訊號純度
- 殘餘 EVM（5G NR 100 MHz，4QPSK）優於 –44 dB（–40 dB over wide dynamic range）
- 雙 RF 接頭（RF A / RF B，1.85 mm）可輕鬆測試主動元件，隔離度 >90 dB
- 透明化頻率擴充：韌體自動補償 IF 損耗與相位，無需手動校正
- 支援 PoE++（最大 52 W）供電，佈線彈性高，適合現場 OTA 部署
- 可擴充支援 FSW 多項應用選購軟體，涵蓋 5G NR、脈衝量測、向量訊號分析等
典型應用
- 5G NR FR2 毫米波基地台與元件測試（OTA，3GPP 38.141/38.521）
- 毫米波主動天線系統（AAS）及波束成形模組特性量測
- 雷達與航太國防系統 RF 前端效能驗證（36–50 GHz 頻段）
- 毫米波放大器、混頻器、濾波器的雜訊指數與互調失真分析
- 5G NR 向量訊號產生與解調變量測（調變頻寬達 1 GHz）
- 研發實驗室及生產線上的毫米波 OTA 自動化測試
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®FE50DTR (1347.4099.02) | 外接式前端，36 GHz 至 50 GHz，雙向 Tx/Rx，含 +12 V 電源供應器、2 條 IF 電纜（SMA，1 m）及 1 條參考電纜（SMA，2 m） | 詢價 → |
