R&S®PWC200
5G 大規模 MIMO 基地台 OTA 平面波轉換器（156 元 Vivaldi）
產品概覽

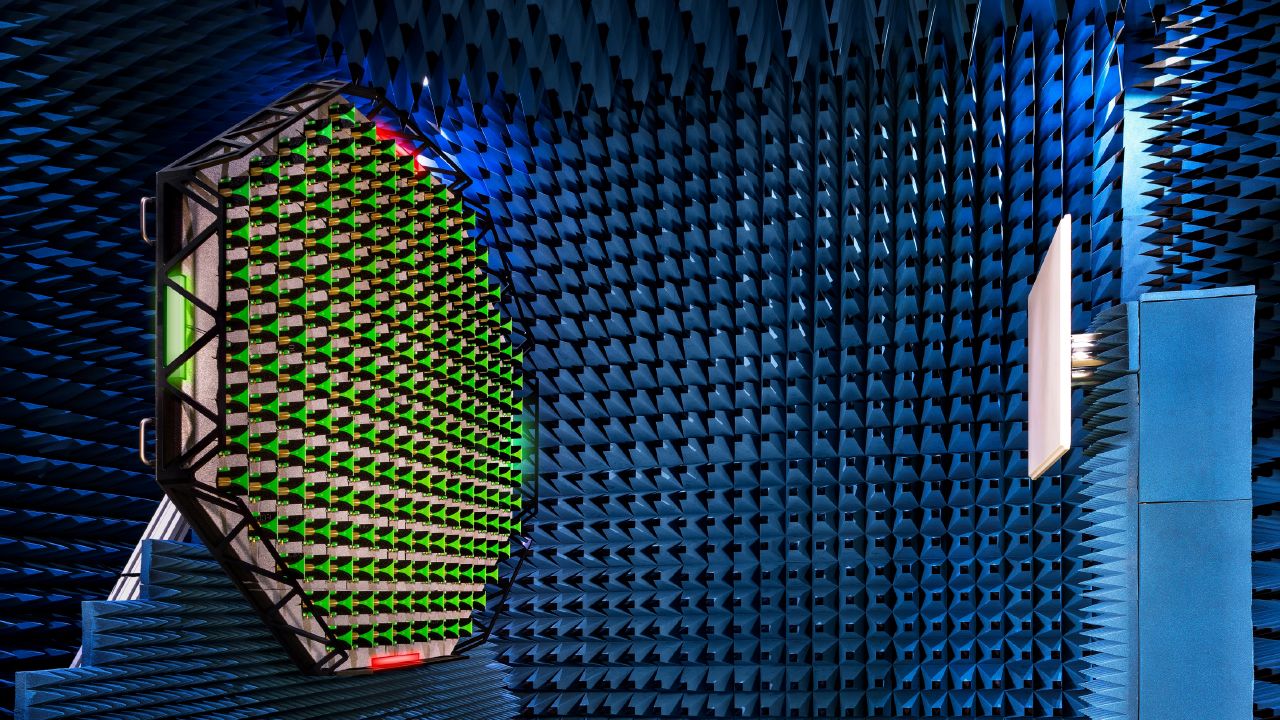

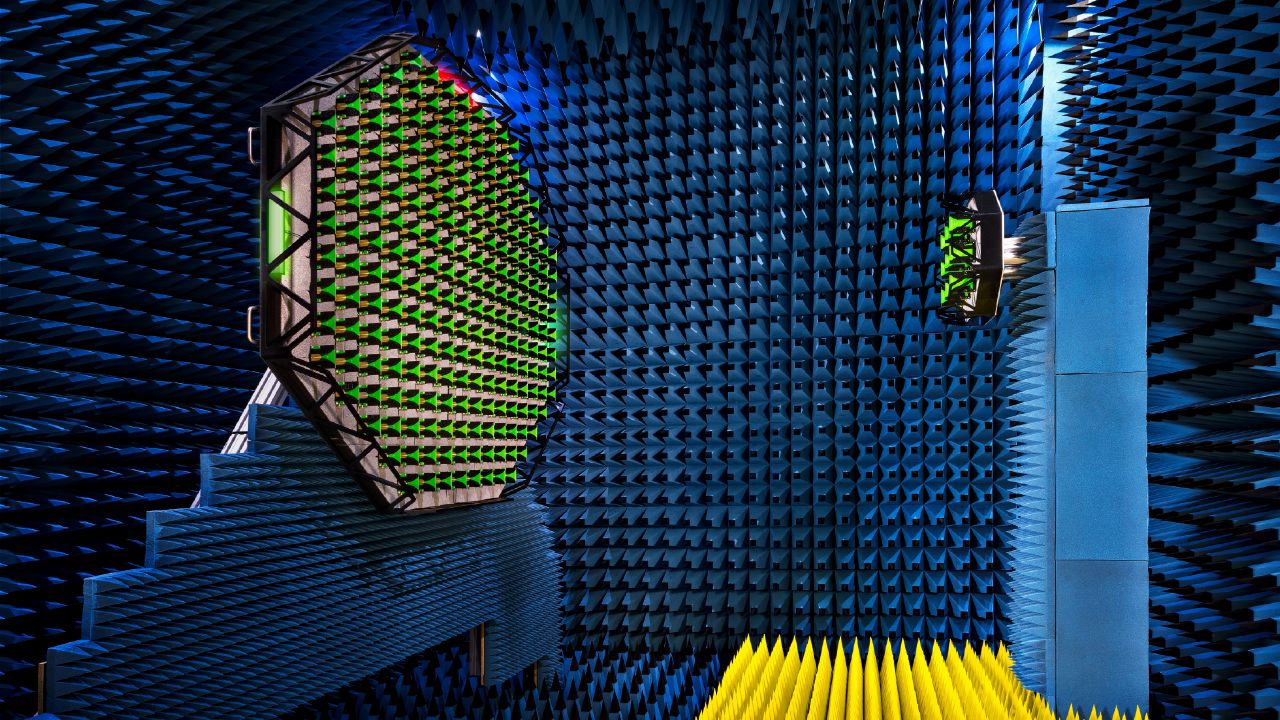

R&S®PWC200 平面波轉換器專為 5G 大規模 MIMO 基地台測試而設計，適用於研發（R&D）、品質保證、量產及空中傳輸（OTA）符合性測試。本產品採用 156 個寬頻 Vivaldi 天線組成的雙向陣列，置於待測裝置（DUT）的輻射近場中。相位天線陣列可在指定靜區內形成平面波，包圍 5G 大規模 MIMO 基地台 DUT，實現輻射功率與收發器的即時量測（包括 EVM、ACLR、SEM 等）。R&S®PWC200 可大幅縮短遠場特性量測所需的距離——在 3.5 GHz 頻率下，對孔徑 1 m 的 5G 基地台進行 OTA 測試，只需 1.5 m 的測試距離，相較傳統直接遠場量測所需的 23.5 m 大幅節省空間。體積僅為 CATR（緊湊型天線測試場）系統的四分之一，可在不犧牲量測精度的前提下，有效節省測試實驗室及量產設施的空間。
主要特點
- 相位天線陣列可在 ø > 1.05 m 靜區內形成平面波
- 無需進行近場到遠場轉換（No near-field to far-field transformation required）
- 體積僅為 CATR 系統的四分之一，大幅節省測試空間
- 內建自我測試功能，確保系統可靠性
- 適用於研發（R&D）及量產測試
- 自動化場域校準功能，操作簡便

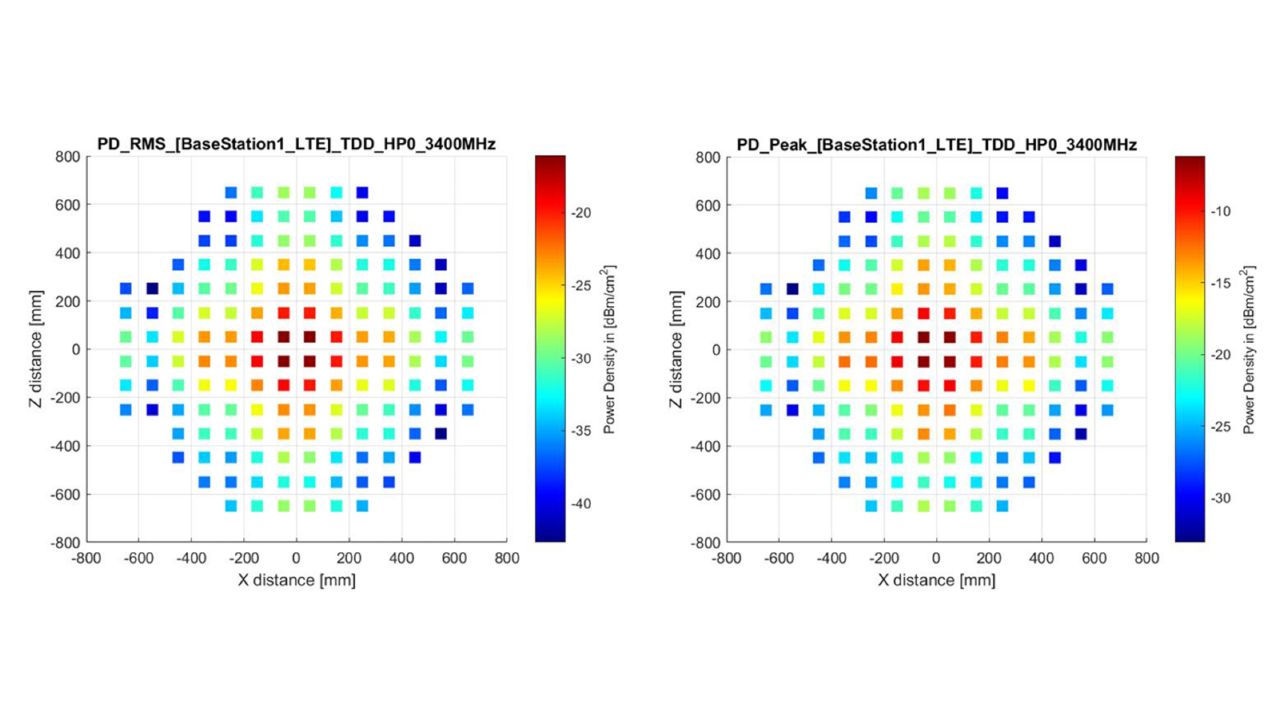

- 電子近場掃描功能，可進行功率密度量測
- 可靈活設定靜區直徑與測試距離
- 電子波束轉向，支援 ±10° 傾斜角驗證
- 完整的軟體工具套件，提供清晰的使用者介面及 CSV 格式設定資料集
典型應用
- 5G 大規模 MIMO 基地台測試（研發與量產）
- 空中傳輸（OTA）符合性測試（符合 3GPP TS 38.141-2 Release 16）
- 基地台品質保證測試
- 5G NR 基地台 RF 接收器符合性測試
- 電子波束傾斜驗證測試
- 無需定位系統的量產功率密度量測
