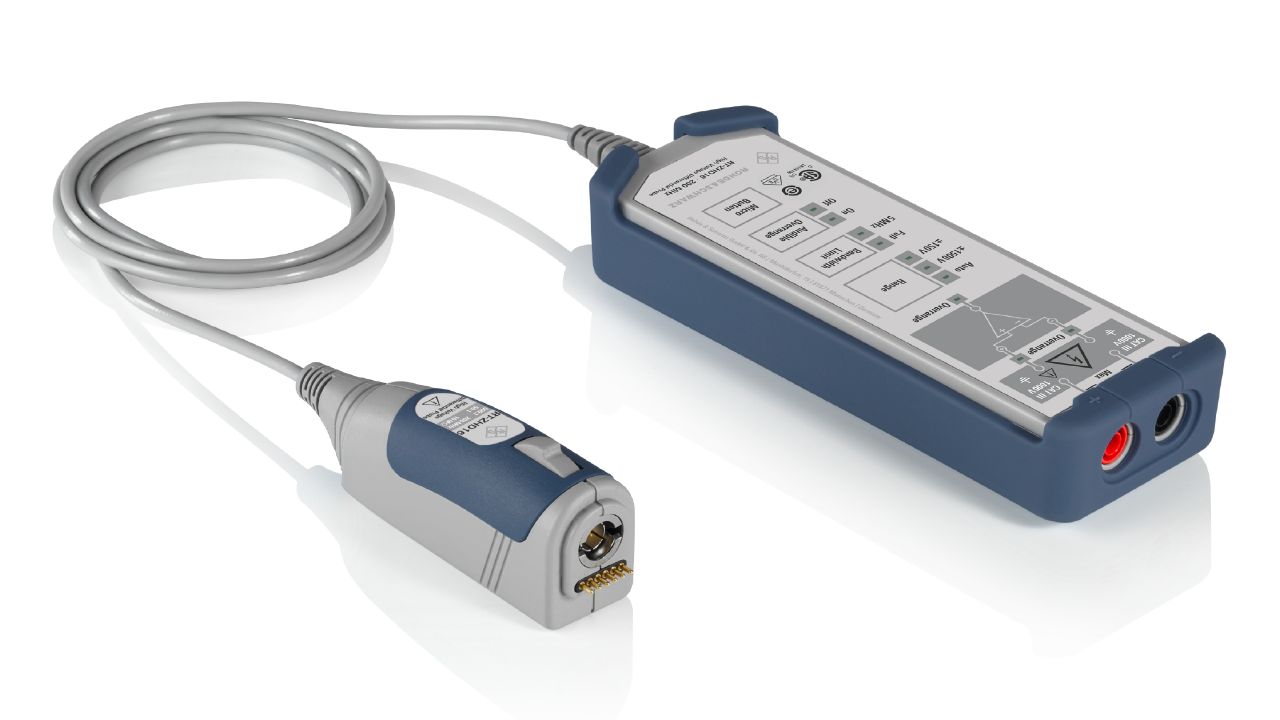

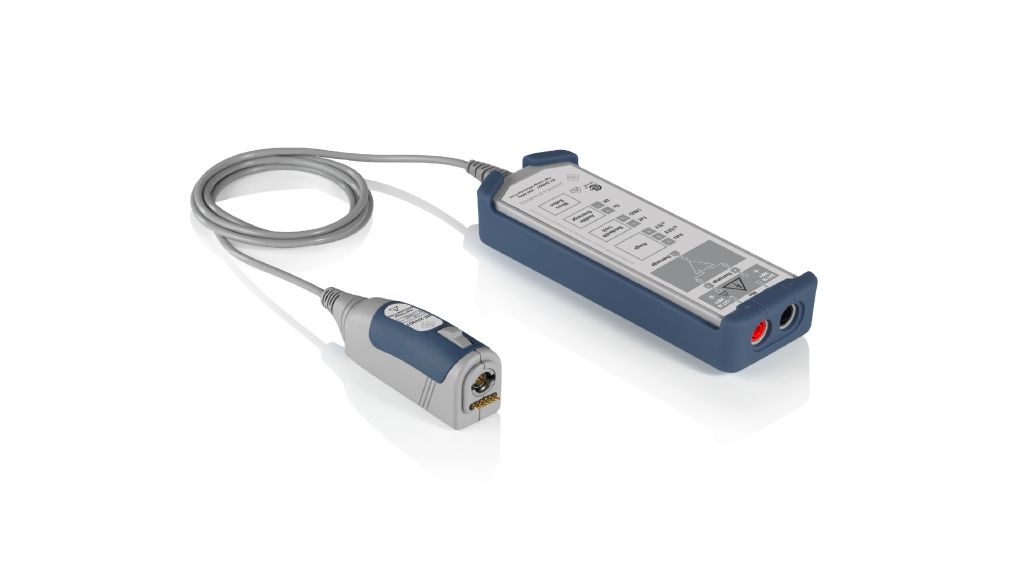

R&S®RT-ZHD 高壓差動探棒
高壓差動探棒系列（最高 6 kV，CAT III 1000 V）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 量測類型: 主動式差動探棒（Active Differential）
- 最大差動輸入電壓（RT-ZHD07）: 750 V（RMS），300 V CAT III
- 最大差動輸入電壓（RT-ZHD15 / RT-ZHD16）: 1500 V（RMS），1000 V CAT III
- 最大差動輸入電壓（RT-ZHD60）: 6000 V（RMS），1000 V CAT III
- 頻寬（RT-ZHD07）: 200 MHz
- 頻寬（RT-ZHD15）: 100 MHz
- 頻寬（RT-ZHD16）: 200 MHz
- 頻寬（RT-ZHD60）: 100 MHz
- 上升時間（RT-ZHD07）: < 2 ns
- 上升時間（RT-ZHD15）: < 4 ns
- 上升時間（RT-ZHD16）: < 2 ns
- 上升時間（RT-ZHD60）: < 4 ns
- 衰減比（RT-ZHD07）: 25:1 / 250:1
- 衰減比（RT-ZHD15 / RT-ZHD16）: 50:1 / 500:1
- 衰減比（RT-ZHD60）: 100:1 / 1000:1
- 輸入阻抗—差動（RT-ZHD07）: 5 MΩ ‖ 2.5 pF
- 輸入阻抗—差動（RT-ZHD15 / RT-ZHD16）: 10 MΩ ‖ 2 pF
- 輸入阻抗—差動（RT-ZHD60）: 40 MΩ ‖ 2 pF
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S RT-ZHD 系列為主動式高壓差動探棒，專為需要在浮接或高共模電壓環境下進行精確量測的工程師而設計。本系列提供最高 6000 V 的差動電壓量測能力，並符合 CAT III 1000 V 安全等級，適用於電力電子、工業驅動器、電動車及再生能源等高電壓應用。探棒具備內建 R&S ProbeMeter 高精度直流電壓表，支援差動及共模電壓量測，並透過 Rohde & Schwarz 探棒介面與示波器自動校正。探棒放大器盒體設計緊湊，搭配 4 mm 香蕉插座輸入，可彈性選配 1.5 m、3.0 m 或 4.5 m 訊號線，提升現場量測靈活度。
主要特點
- 主動式差動設計，最高支援 6000 V（RMS）差動電壓量測
- 符合 IEC/EN 61010-031 CAT III 1000 V 安全標準，適用於工業及電力環境
- 內建 R&S ProbeMeter 高精度直流電壓表，可同時量測差動與共模電壓
- 優異共模抑制比（CMRR）：DC ~ 60 Hz 高達 > 80 dB（+15 ~ +35 °C）
- 衰減誤差 ±0.5 %，具備出色的 DC 量測準確度
- 上升時間最快 < 2 ns（RT-ZHD07 / RT-ZHD16），適合高頻暫態捕捉
- 兩段式衰減切換（低衰減 / 高衰減），彈性適應不同電壓範圍
- Rohde & Schwarz 專屬探棒介面，與示波器自動識別及校正
- 可選配 1.5 m、3.0 m 或 4.5 m 訊號線，提升現場接線靈活度（RT-ZHD15 / RT-ZHD60 支援 B30 / B45）
- 紮實的機械設計：抗震符合 MIL-STD-810E，適合工業現場使用

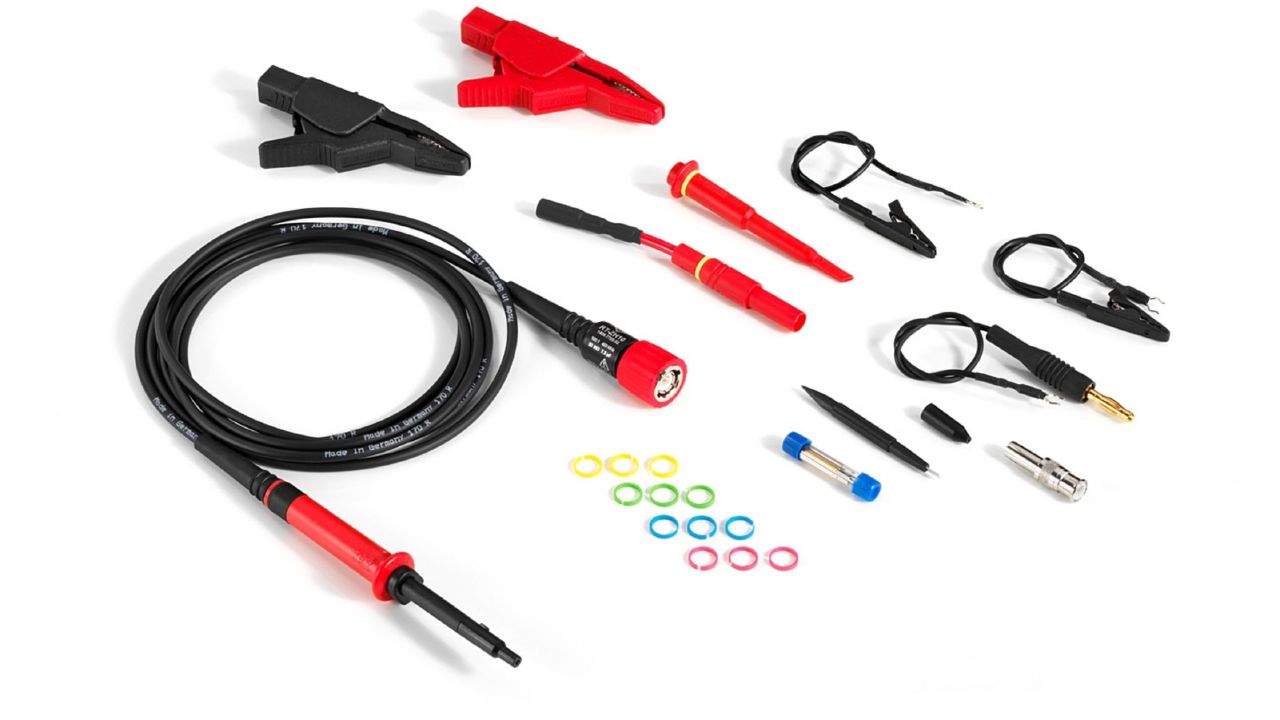

- 隨附 R&S RT-ZA24 附件組（安全鱷魚夾、夾式測試頭、測試線等）及保護套
典型應用
- 電力電子元件量測：IGBT、MOSFET、GaN、SiC 開關元件閘極驅動及漏源電壓監測
- 變頻器 / 驅動器（Inverter / Drive）三相電源線電壓差動量測
- 電動車（EV / HEV）高壓電池組及充電系統電壓分析
- 太陽能逆變器及不斷電系統（UPS）電力品質量測
- 工業配電盤及馬達控制中心浮接電路安全量測
- 電力轉換效率測試（IEEE 519 / IEC 62040 等標準符合驗證）
- 高壓放大器及電漿電源輸出波形分析
