R&S®RT-ZISO 隔離式探棒系統
隔離式探棒系統（光纖隔離，±3000 V，CAT III 1000 V）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 頻寬: 100 / 200 / 350 / 500 MHz / 1 GHz（可升級）
- 上升時間: < 4 ns（100 MHz）/ < 2 ns（200 MHz）/ < 1.14 ns（350 MHz）/ < 800 ps（500 MHz）/ < 450 ps（1 GHz）
- 共模抑制比 CMRR: > 145 dB @ 1 MHz；> 115 dB @ 100 MHz；> 100 dB @ 500 MHz；> 90 dB @ 1 GHz
- 差分輸入範圍與偏移量: ± 3000 V
- 共模範圍: ± 60 kV
- 光纖傳輸纜線長度: 3 m 或 10 m（選配）
- 安全等級: CAT III 1000 V（符合 IEC/EN 61010-31）
- 輸入阻抗（ZISO-Z201 / Z202 / Z203 / Z301）: 10 MΩ
- 輸入阻抗（ZISO-Z302）: 100 MΩ
- 輸入阻抗（ZISO-Z101）: 50 Ω
- 連接介面: R&S® 示波器探針介面 + SMA 連接器（雙模式）
- 隔離方式: 光纖隔離（Power-over-Fiber 架構，無電氣接觸）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®RT-ZISO 隔離式探棒系統採用光纖供電架構（Power-over-Fiber），在被測裝置（DUT）與示波器之間實現完全的電氣隔離，消除接地迴路干擾。系統支援高達 1 GHz 的頻寬，在 1 GHz 下仍可達到超過 90 dB 的共模抑制比（CMRR），共模範圍達 ±60 kV、差分輸入範圍達 ±3000 V，安全等級符合 CAT III 1000 V。可整合 R&S® 示波器探針介面或 SMA 連接器雙模連接，配合可塑形探針頭纜線，輕鬆伸入密集電路板測試點；頻寬可現場升級，保護設備投資。適用於電力電子、寬能隙元件（GaN/SiC）及高壓快速切換環境的精確量測。
主要特點
- 光纖隔離架構：採用 Power-over-Fiber 技術，完全消除 DUT 與示波器間的電氣接觸，實現最高共模抑制比
- 業界頂級 CMRR：1 GHz 下仍達 > 90 dB，100 MHz 下達 > 115 dB，1 MHz 下達 > 145 dB，大幅壓制高頻共模噪音
- 超高共模與差分耐壓：共模範圍 ±60 kV、差分輸入與偏移範圍 ±3000 V，CAT III 1000 V 安全認證
- 可升級頻寬：從 100 MHz 起步，可現場升級至 200 / 350 / 500 MHz / 1 GHz，保護設備投資

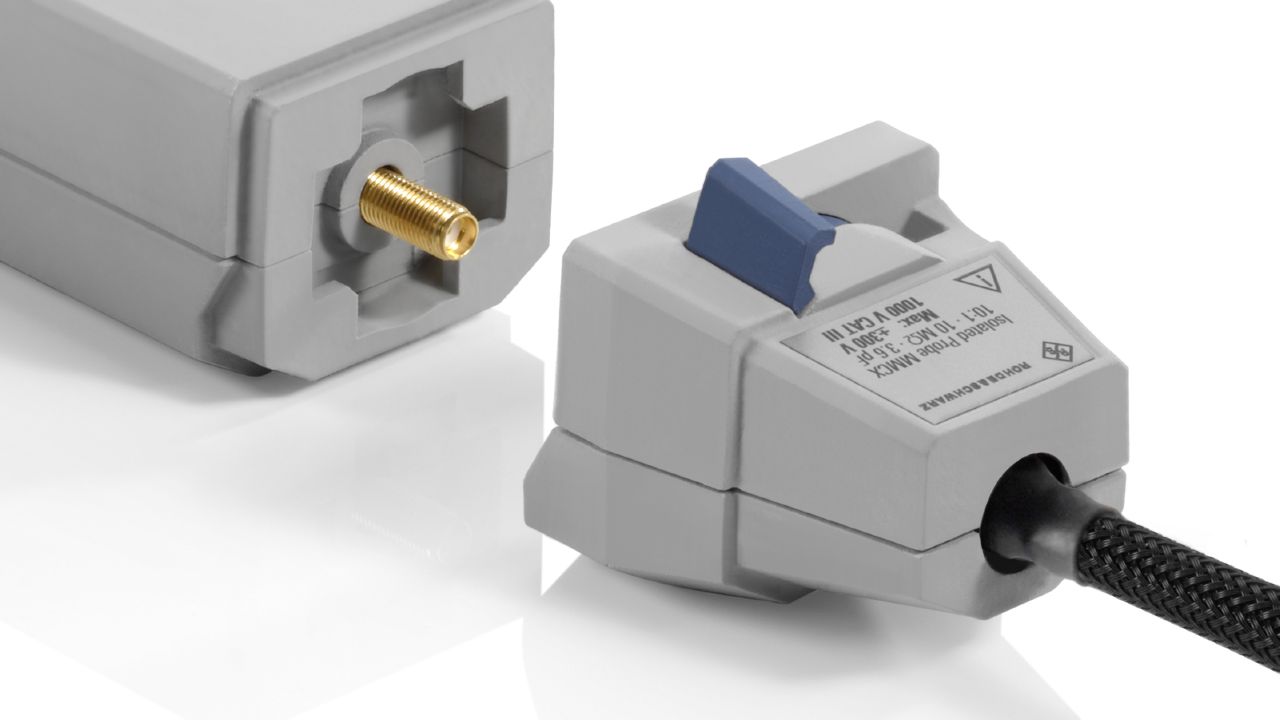

- 可塑形探針頭纜線（Formable Tip Cable）：探針頭纜線可自由彎折成形，方便伸入狹窄測試點，保持穩固接觸
- 雙模連接：支援 R&S® 原廠示波器探針介面（自動識別）及標準 SMA 連接器，相容第三方設備

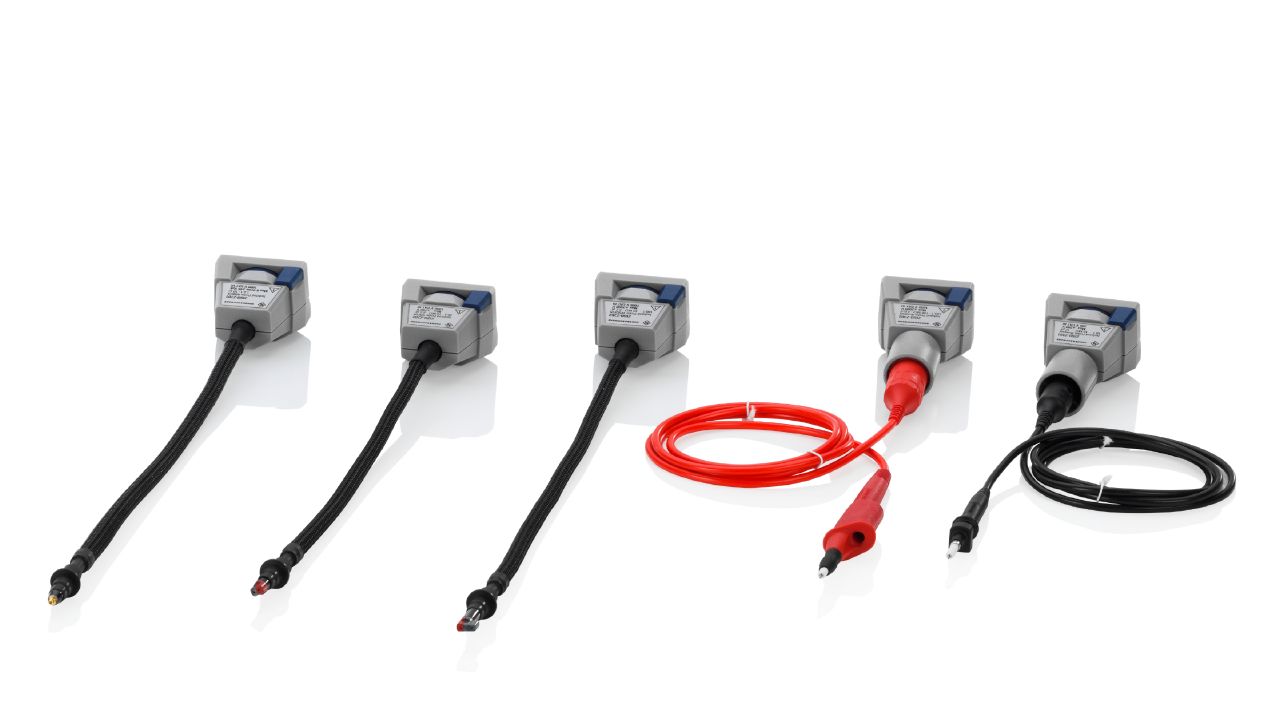

- 多種探針頭選配：含 MMCX（1.5×/10×）、方形針腳（25×/100×）及隔離瀏覽器探針（10×/100×），覆蓋各式測試需求
- 熱漂移補償：系統內建溫度補償機制，確保長時間量測的訊號準確性
- 即插即用整合：與 R&S® 示波器（RTO6、MXO 系列等）自動辨識與設定，簡化量測流程
典型應用
- 電力電子高側閘極量測：互補切換電路（橋式電路、逆變器）的高側驅動訊號量測
- 寬能隙半導體（WBG）元件測試：GaN、SiC 元件的快速切換特性分析
- 高壓高噪音環境量測：馬達驅動器、電源轉換器、變頻器等高噪音環境下的精確波形擷取
- 電力系統安規量測：符合 CAT III 1000 V 安規標準，適用於工業電力系統安全驗證
- 電動車充電系統測試：車用充電器、OBC 及 DC-DC 轉換器的隔離量測
- 航太與國防電源電子研發：高可靠性電源模組的設計驗證與特性分析
可用機型 ／ 型號變體
本系列提供以下 11 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|

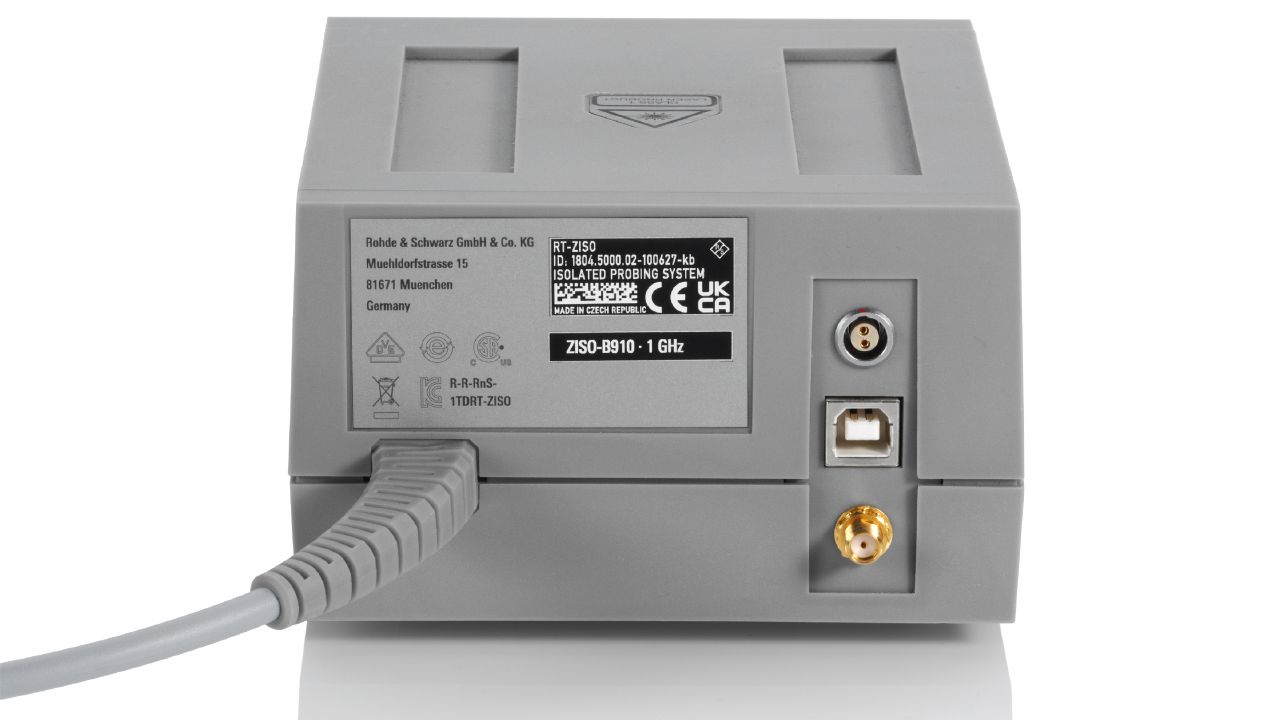

| R&S®RT-ZISO（基本主機） (1804.5000.02) | 不含光纖纜線及探針頭，需另行選購 | 詢價 → |
| R&S®RT-ZISO01 (1804.5000P11) | 詢價 → | |
| R&S®RT-ZISO02 (1804.5000P12) | 詢價 → | |
| R&S®RT-ZISO03 (1804.5000P13) | 詢價 → | |
| R&S®RT-ZISO05 (1804.5000P14) | 詢價 → | |
| R&S®RT-ZISO10 (1804.5000P15) | 詢價 → | |
| R&S®RT-ZISO01L (1804.5000P21) | 詢價 → | |
| R&S®RT-ZISO02L (1804.5000P22) | 詢價 → | |
| R&S®RT-ZISO03L (1804.5000P23) | 詢價 → | |
| R&S®RT-ZISO05L (1804.5000P24) | 詢價 → | |
| R&S®RT-ZISO10L (1804.5000P25) | 詢價 → |
