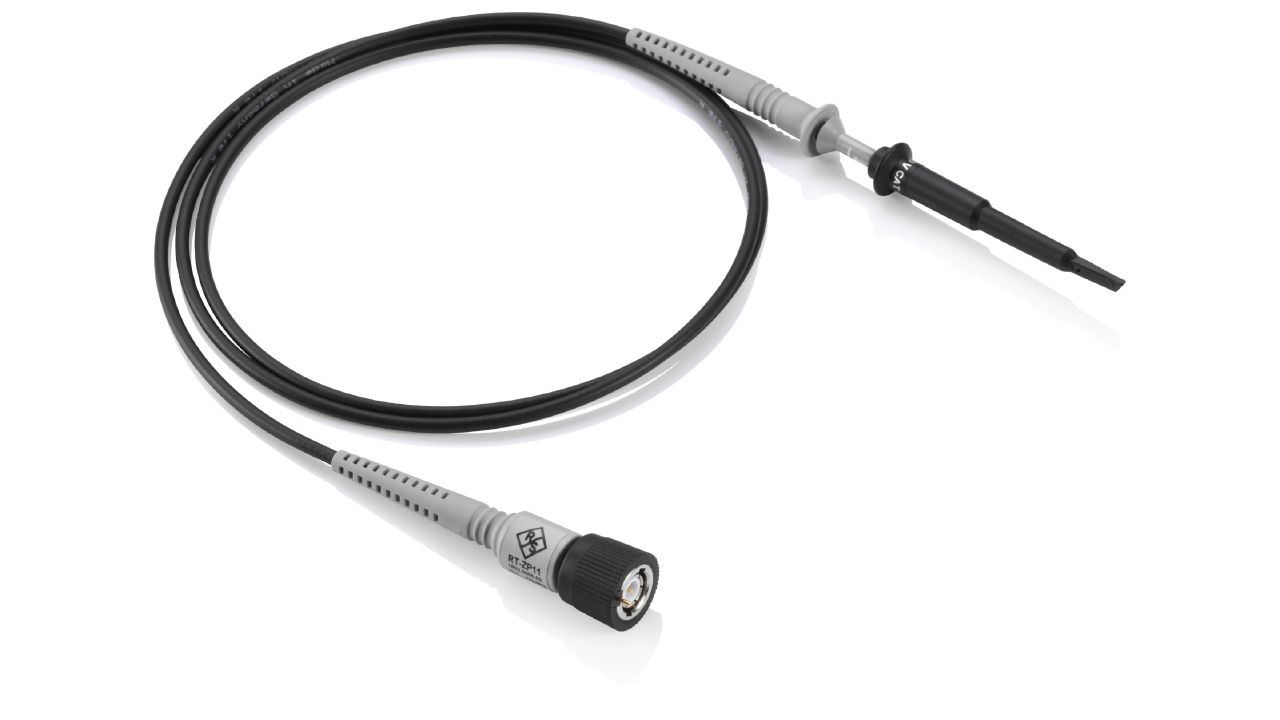

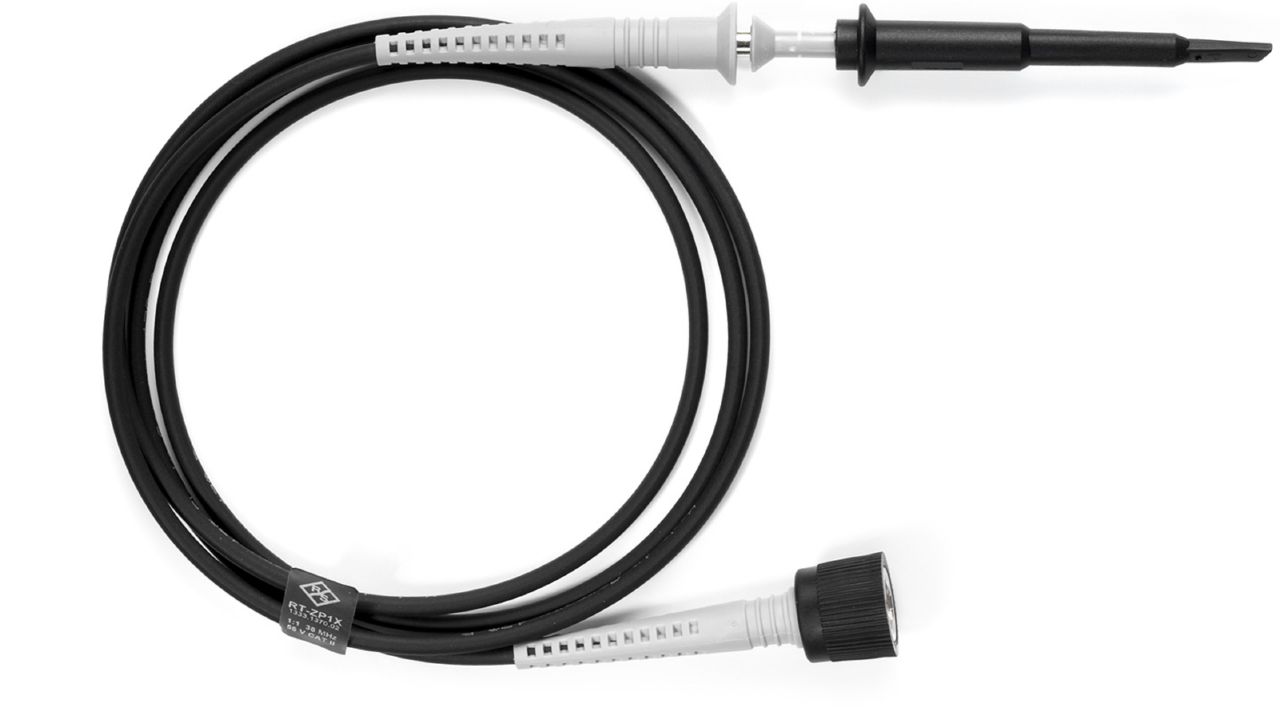

R&S® RT-ZP 被動探棒系列
被動電壓探棒系列（38 MHz – 700 MHz，1:1 / 10:1 衰減）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 最大頻寬: 700 MHz（RT-ZP11、RT-ZPMMCX）
- 衰減比: 1:1、10:1、25:1、100:1（依型號）
- 輸入阻抗: 1 MΩ ∥ 39 pF 至 100 MΩ ∥ 4.6 pF（依型號）
- 最高量測電壓: 最高 3540 V RMS（CAT 0，RT-ZI11）
- 安全等級: CAT 0 / CAT II / CAT III / CAT IV（依型號）
- 探針連接介面: 標準探棒尖端 / MMCX（RT-ZPMMCX）
- 適用示波器: RTO2000、RTE1000、RTM3000、RTB2000、MXO 3/4/5、RTH 掌上型（依型號）
- 探棒尖端材質: 鍍金彈簧尖端 0.5 mm（RT-ZP11）
- CAT IV 額定電壓: 600 V RMS（RT-ZI10）
- 1:1 模式頻寬: 38 MHz（RT-ZP1X）
- MMCX 衰減: 25:1，最高 30 V RMS，14.9 MΩ ∥ <4 pF（RT-ZPMMCX）
- 操作溫度: -40°C 至 +155°C（部分配件）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S® RT-ZP 系列被動探棒為示波器量測提供高性價比的通用解決方案，涵蓋 38 MHz 至 700 MHz 的寬廣頻寬範圍，適合從一般電路除錯到高壓工業量測等多元應用。全系列支援 1:1、10:1、25:1 及 100:1 等多種衰減比，並提供 CAT 0 至 CAT IV 安全等級認證，最高可量測 3540 V RMS，滿足不同電氣安全環境的需求。各型號均針對 Rohde & Schwarz 主流示波器平台（包含 RTO2000、MXO 3/4/5、RTH 等）進行優化，搭配豐富的 RT-ZA 系列配件，可靈活因應各種探針連接場合，有效縮短設計驗證與故障排查所需時間。
主要特點
- 頻寬最高達 700 MHz（RT-ZP11 及 RT-ZPMMCX），滿足高速數位與射頻電路量測需求
- 多種衰減比選擇（1:1、10:1、25:1、100:1），適用從低電壓訊號到超高壓環境
- 支援 CAT 0 至 CAT IV 安全等級，最高耐壓 3540 V RMS，符合工業現場嚴格安全規範
- RT-ZP11 配備鍍金彈簧尖端（0.5 mm），提供穩定可靠的機械接觸與低接觸電阻
- RT-ZPMMCX 採用 MMCX 連接介面，專為 MXO 4 / MXO 5 緊湊型示波器設計
- RT-ZP10 出廠預先補償調校，針對 RTO2000 / RTE1000 平台達到最佳頻率響應
- RT-ZI10 / RT-ZI11 提供高隔離被動探棒，可搭配雙入或四入組合包裝，提升多通道量測效率
- 豐富的 RT-ZA 系列配件（彈簧夾、微型夾、引線組、PCB 轉接板等），靈活因應不同測試點
- RT-ZI10C 與 RT-ZI11 專為 RTH 掌上型示波器設計，支援攜帶式現場量測
典型應用
- 電路板設計驗證與功能除錯（量測數位時序、類比訊號完整性）
- 電源供應與電力電子設計（高壓開關節點、馬達驅動電路量測）
- 工業設備現場維修與預防性維護（高壓 CAT IV 環境量測）
- 嵌入式系統開發與 MCU/FPGA 介面分析
- 射頻與高速數位電路原型驗證（需 500 MHz–700 MHz 頻寬探棒）
- 教學與實驗室通用量測（高性價比入門型被動探棒）
可用機型 ／ 型號變體
本系列提供以下 9 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| RT-ZP1X (1333.1370.02) | 詢價 → | |
| RT-ZP03S (1803.1001.02) | 詢價 → | |
| RT-ZP05S (1333.2401.02) | 詢價 → | |
| RT-ZP10 (1409.7550.00) | 詢價 → | |
| RT-ZP11 (1803.0005.02) | 詢價 → | |
| RT-ZI10 (1326.1761.02) | 詢價 → | |
| RT-ZI10C (1326.3106.02) | 詢價 → | |
| RT-ZI11 (1326.1810.02) | 詢價 → | |
| RT-ZPMMCX (1803.1599.02) | 詢價 → |
