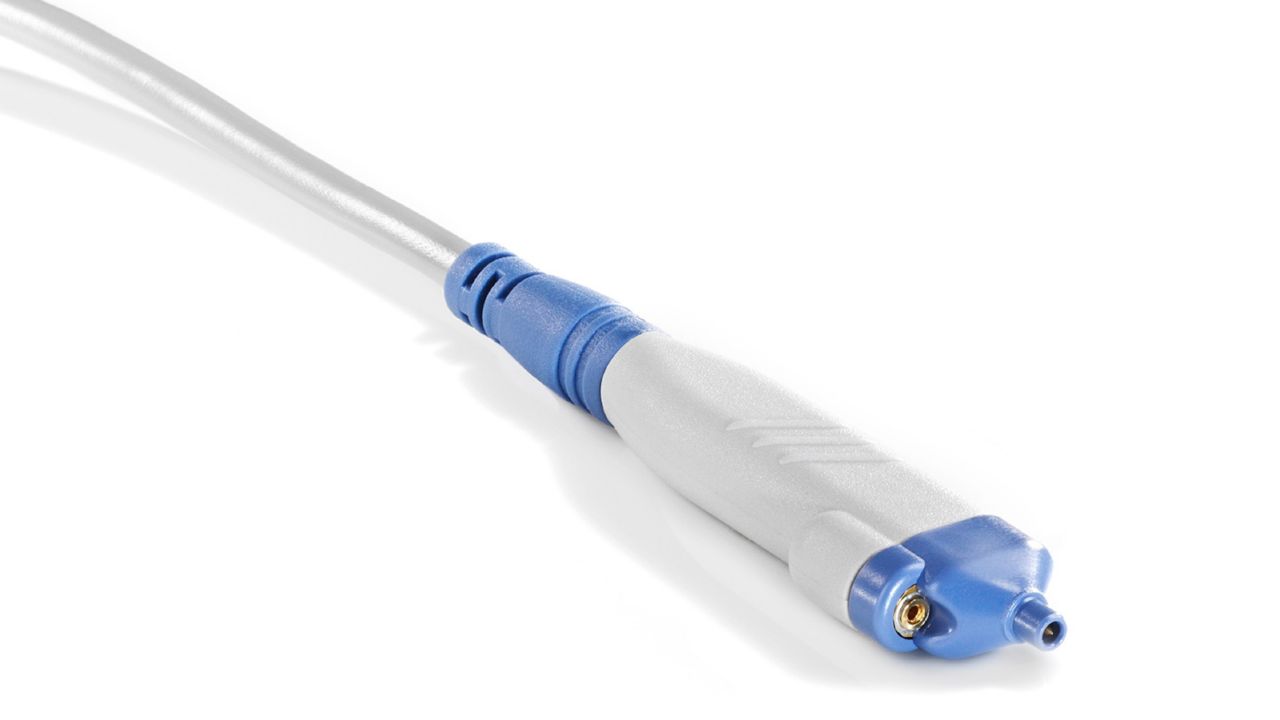

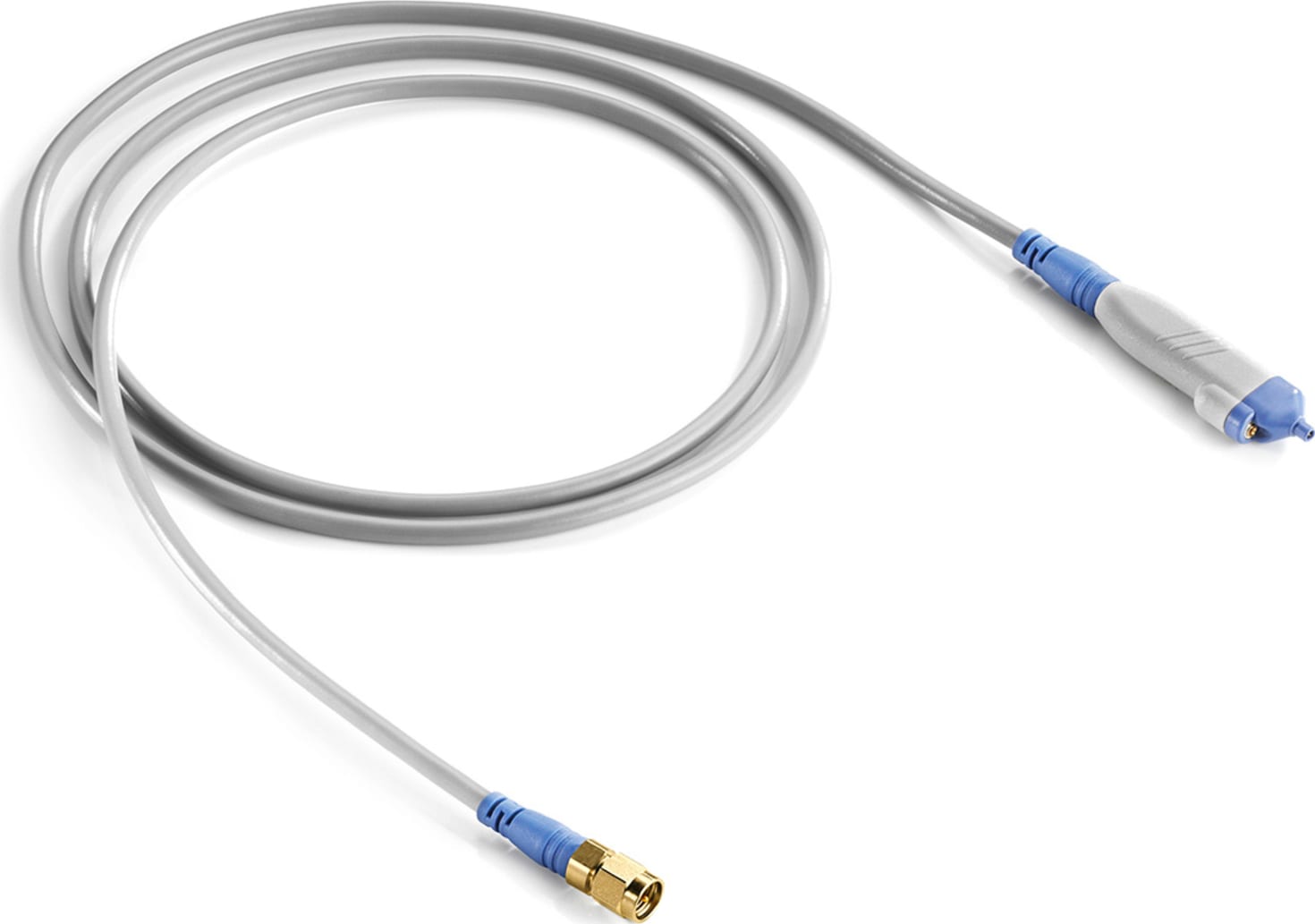

R&S®RT-ZZ80 高頻被動寬頻探棒
高頻被動探棒（RT-ZZ80，最高 8 GHz，10:1 衰減）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 頻寬: 8.0 GHz（量測值）
- 上升時間（10% 至 90%）: < 60 ps
- 衰減比: 10:1
- 衰減誤差（僅探棒，50 Ω 理想負載）: ±1 %
- 輸入電阻（直流系統）: 500 ± 1% Ω
- 輸入電容（量測值）: 0.3 pF
- 最大連續輸入電壓: 20 V (RMS)
- ESD 耐受度（人體模型）: 2 kV（量測值）
- 探棒接頭: SMA（含 SMA(f) 轉 BNC(m) 轉接頭 RT-ZA10）
- 電纜長度（整體）: ≈ 1.2 m（48 in）
- 探棒頭尺寸（L × W × H）: ≈ 68 mm × 12 mm × 7.5 mm
- 重量（僅探棒）: ≈ 40 g
- 操作溫度範圍: 0 °C 至 +50 °C
- 儲存溫度範圍: −40 °C 至 +70 °C
- 操作海拔高度: 最高 3000 m
- 建議校準週期: 2 年
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
被動寬頻探棒是量測低阻抗線路上高速訊號的經濟實惠替代方案，性能媲美主動探棒。R&S®RT-ZZ80 屬於傳輸線探棒（Transmission Line Probe），以阻抗受控的微波電纜為基礎，終端接至量測儀器的 50 Ω 輸入阻抗。其輸入阻抗低且在整個頻率範圍內幾乎保持恆定，即使在極高頻率下亦然。此探棒具備極低輸入電容、低噪訊及高線性度，特別適合在 50 Ω 或 75 Ω 阻抗受控環境中量測寬頻單端訊號。豐富的配件組合可連接各式 DUT，同時不影響超高頻寬、短上升時間及低輸入電容等性能。
主要特點
- 頻寬高達 8.0 GHz（量測值），上升時間 < 60 ps
- 極低輸入電容 0.3 pF（量測值），對 DUT 負載影響最小
- 在整個頻率範圍內輸入阻抗幾乎保持恆定（500 Ω），特別適合高頻量測
- 純被動設計，無需電源，可靠性高、不受電源雜訊影響
- 低噪訊、高線性度，確保訊號完整性
- 標準 SMA 接頭，隨附 SMA(f) 轉 BNC(m) 轉接頭（RT-ZA10），相容多種示波器
- 豐富配件套組：焊入式訊號針、彈簧式接地針、方形針轉接頭等，可連接各式 DUT
- ESD 耐受度 2 kV（人體模型），耐用性佳
典型應用
- 低阻抗線路（50 Ω / 75 Ω 阻抗受控環境）上的高速訊號量測
- 高速數位設計驗證與除錯（DDR、SerDes、PCIe 等高速介面）
- RF 及微波電路訊號完整性分析
- 主動探棒之替代方案，在寬頻段提供經濟實惠的量測解決方案
- 密集印刷電路板（PCB）上窄間距測試點之探測
- 通訊、航太、國防領域高頻電路特性量測
