  3. R&S® RT-ZPR 電源軌探棒
R&S RT-ZPR 電源軌探棒 電源軌探棒（低雜訊紋波量測，2 – 4 GHz，±60 V 偏移補償）

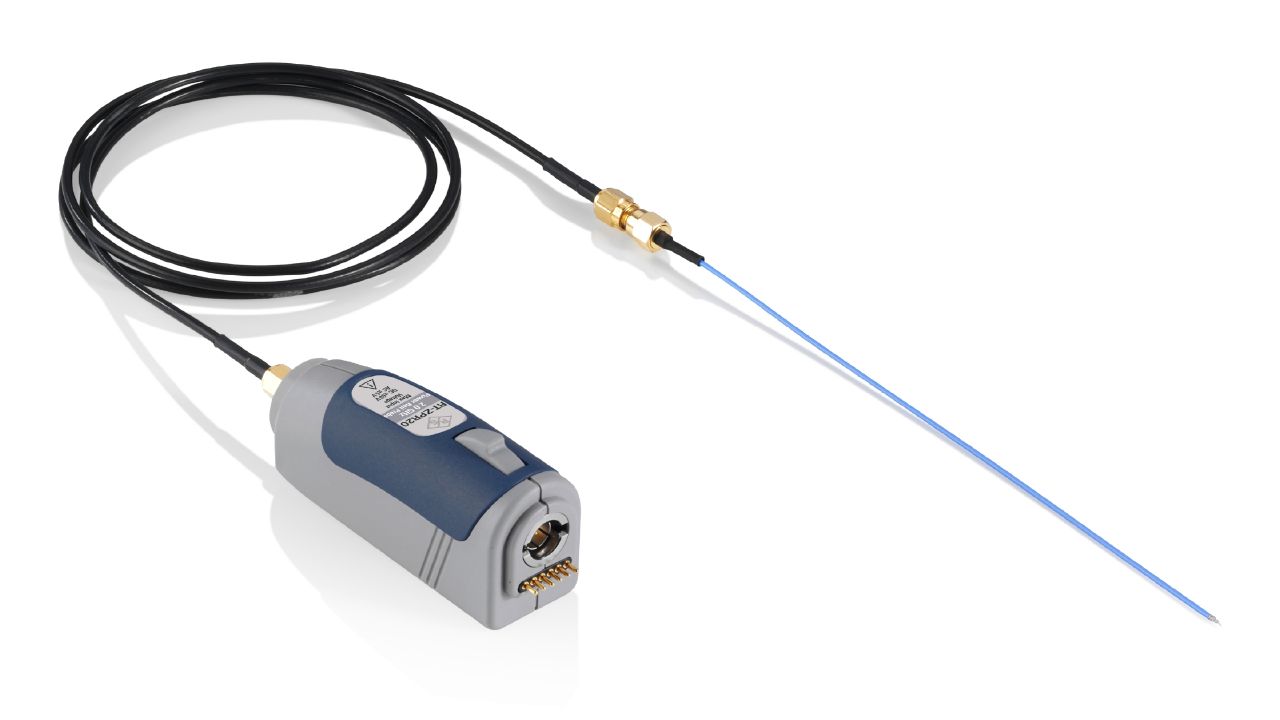

R&S® RT-ZPR 電源軌探棒
電源軌探棒（低雜訊紋波量測，2 – 4 GHz，±60 V 偏移補償）

  • 類別: 示波器探針
  • 製造商: Rohde & Schwarz
  • 頻寬（RT-ZPR20）: 2.0 GHz
  • 頻寬（RT-ZPR40）: 4.0 GHz
  • 最大輸入電壓: ±0.85 V（含 ±60 V 偏移補償）
  • 偏移補償範圍: ±60 V
  • 衰減比: 1:1
  • 輸入阻抗: 50 kΩ
  • 雜訊: 極低附加雜訊（Very low added noise）
  • 內建 DC 電壓表: 高精度 DC 電壓即時讀值
  • 探棒介面: Rohde & Schwarz 專用探棒介面
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S® RT-ZPR20/40 電源軌探棒結合高頻寬、高靈敏度與極低雜訊，以及超大範圍偏移補償功能，是執行電源完整性量測的理想探棒。1:1 衰減比確保高靈敏度，不會削弱訊號。內建高精度 DC 電壓表可立即顯示 DC 電壓讀值，無需額外儀器。±60 V 的大範圍偏移補償使探棒可在各種電源軌電壓下量測微小的紋波訊號，適用於 DDR 記憶體電源驗證、高速 PCB 電源完整性分析等應用。

主要特點

  • 高頻寬：2 GHz（RT-ZPR20）或 4 GHz（RT-ZPR40），可量測快速訊號轉換
  • 超大偏移補償範圍：±60 V，可在高 DC 電壓軌道上量測微小紋波
  • 1:1 衰減比，高靈敏度，完整保留訊號細節
  • 極低附加雜訊，確保量測精確性與訊號完整性
  • 內建高精度 DC 電壓表，即時顯示 DC 電壓，無需額外儀器
  • 適用於 Rohde & Schwarz RTA4000、RTM3000、RTE1000、RTO2000 等示波器

典型應用

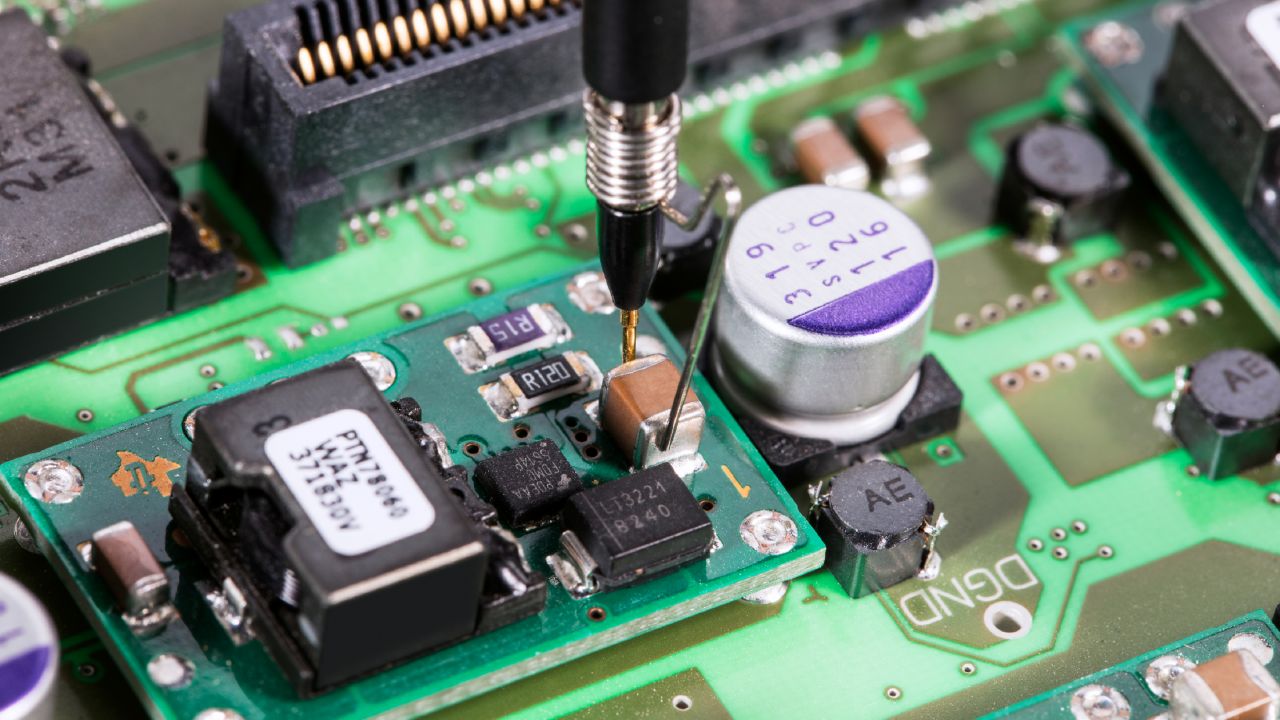

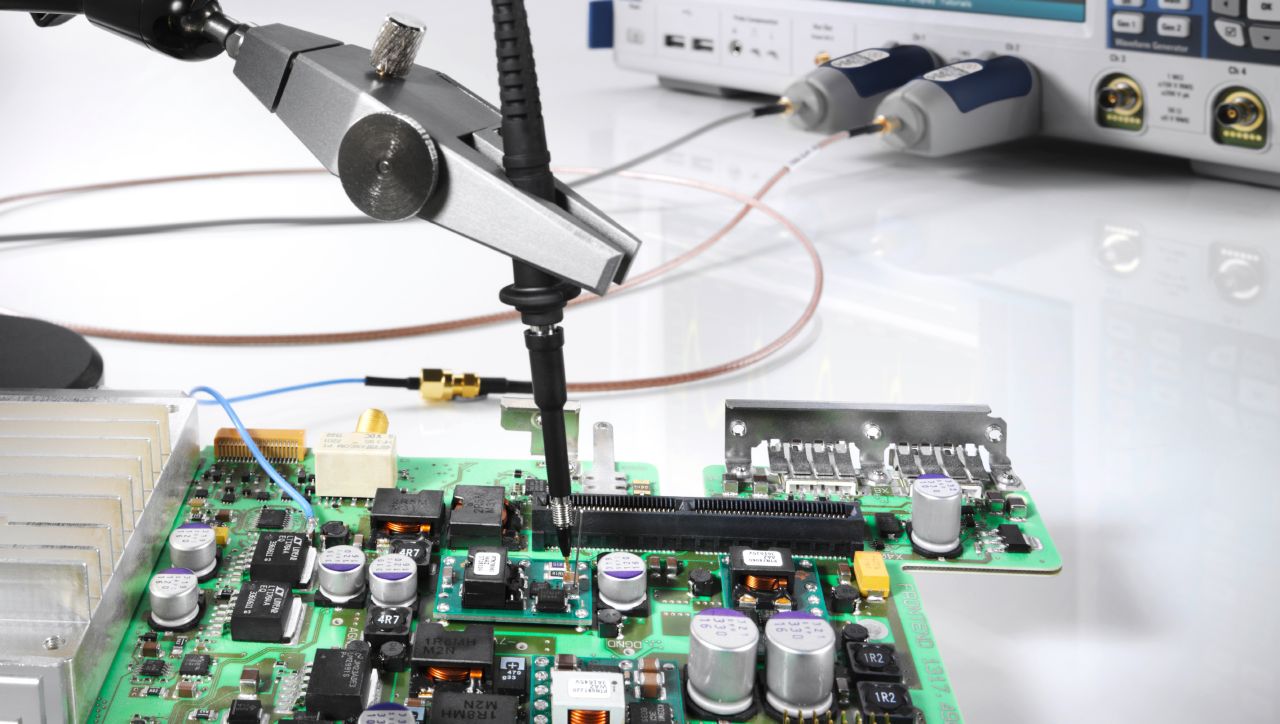

  • 電源完整性量測（Power Integrity Measurement）：量測電源軌紋波、雜訊及暫態響應
  • DDR 記憶體電源驗證：針對 DDR 記憶體系統進行電源完整性分析
  • 高速數位電路電源分析：FPGA、SoC、處理器等元件的電源軌量測
  • 開關電源（SMPS）紋波與雜訊分析
  • PCB 電源網路設計驗證與除錯

可用機型 ／ 型號變體

本系列提供以下 2 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
R&S® RT-ZPR20 (1800.5006.02)詢價 →
R&S® RT-ZPR40 (1800.5406.02)詢價 →

選配項目 ／ 配件

R&S® RT-ZA25 (1800.5329.00) 電源軌探棒替換配件套件，內含接地導線＋鱷魚夾、5 個接地彈片、5 個 IC 蓋帽、探針絕緣蓋、5 個探針頭、5 個彈簧探針頭、彈簧鉤、微型 SMD 夾、雙接頭轉接器、可撓性接地導線等
R&S® RT-ZA26 (1800.5258.00) 15 cm SMA 焊接式引線電纜，適用於 R&S® RT-ZPR 電源軌探棒
