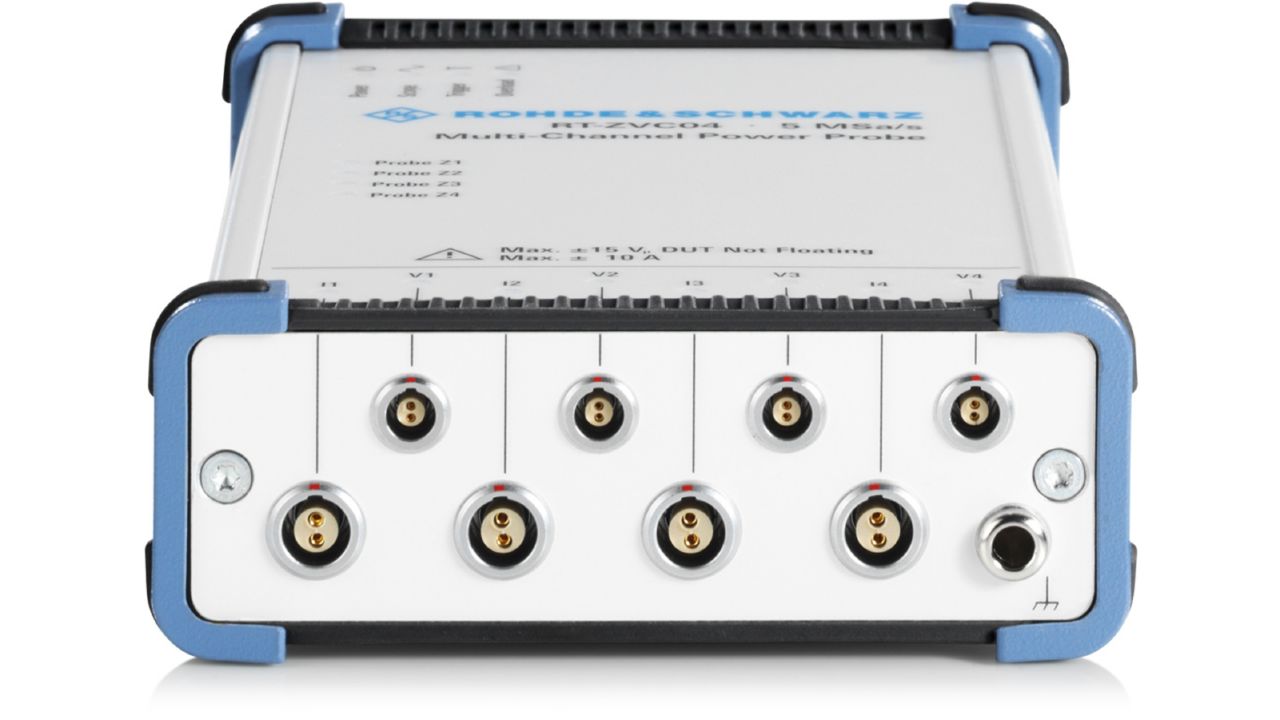

R&S®RT-ZVC 多通道電源探棒
多通道電源探棒（同步 V/I 量測，最多 8 通道）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 頻寬: 1 MHz
- ADC 解析度: 18-bit
- 取樣率: 5 Msample/s（每通道）
- 電壓量測範圍: ±1.8 V 至 ±15 V
- 電流量測範圍: ±4.5 μA 至 ±10 A
- 電壓輸入阻抗: 10 MΩ ∥ 48 pF
- 電流輸入阻抗: 1 MΩ ∥ 內建 shunt
- 低通濾波器: 可設定，最低 5 kHz
- 最大通道數: 4 電壓 + 4 電流（每支探棒）
- 支援示波器: 最多 2 支探棒（R&S®RTP 或 R&S®RTO2000）
- 訂購號碼（2ch）: 1326.0259.02（RT-ZVC02）
- 訂購號碼（4ch）: 1326.0259.04（RT-ZVC04）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®RT-ZVC 多通道電源探棒可同時量測最多 4 組電壓與 4 組電流通道，搭載 18-bit ADC 與每通道 5 Msample/s 取樣率，實現高動態範圍的精密電力分析。電壓範圍 ±1.8 V 至 ±15 V，電流範圍 ±4.5 μA 至 ±10 A，可涵蓋 IoT 裝置從活躍模式至深度睡眠模式的完整電流動態。頻寬 1 MHz，並支援可設定低通濾波（最低 5 kHz），適用於電池供電裝置的電源消耗分析、IoT 產品活動週期能量評估，以及需要同步多點量測的複雜電力驗證場景。透過 R&S®RTP 或 R&S®RTO2000 示波器的數位擴充埠，最多可同時連接 2 支探棒，達成 8 組電壓＋8 組電流的全系統量測。
主要特點
- 18-bit ADC 高解析度，提供超大動態範圍，可同時捕捉活躍電流與睡眠電流
- 每通道 5 Msample/s 取樣率搭配 1 MHz 頻寬，可設定低通濾波器（最低 5 kHz）
- 電流量測範圍從 ±4.5 μA 至 ±10 A，內建 shunt 電阻，無需外部感測器
- 靈活接線選項：PCB 探針電纜、4mm 測試棒電纜、solder-in 電纜及 BNC 連接器電纜

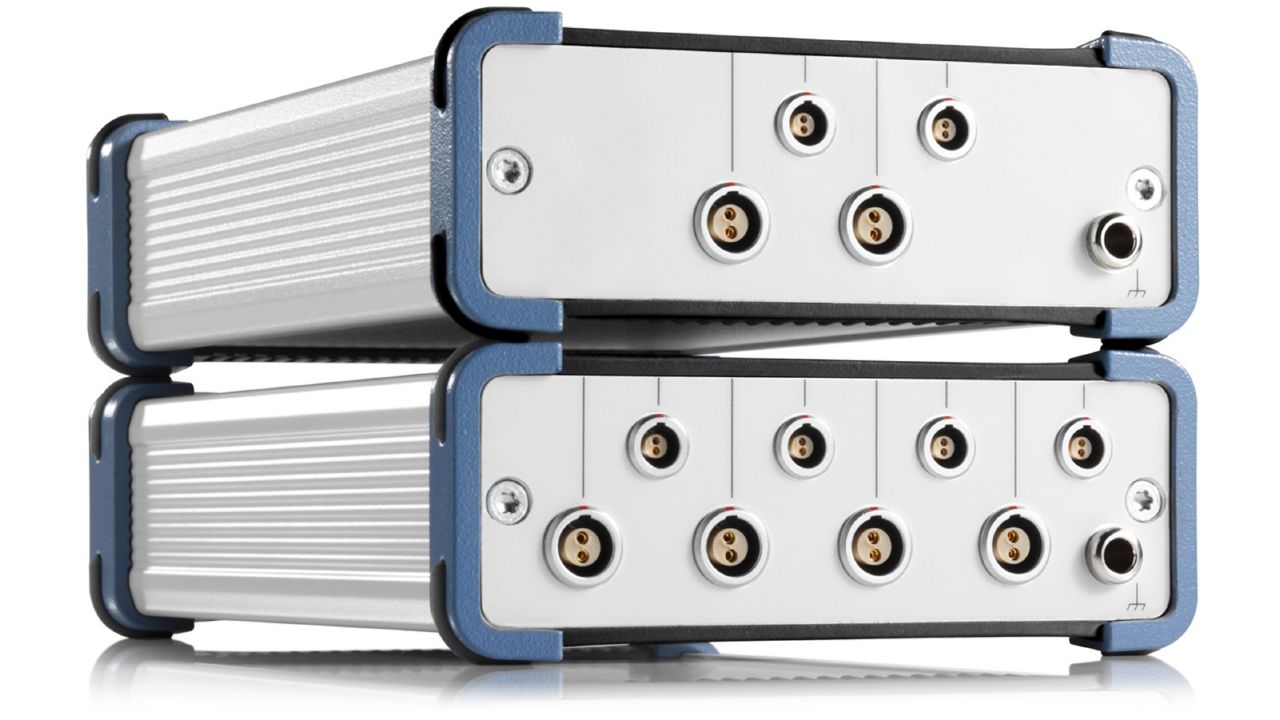

- 透過示波器數位擴充埠（R&S®RTP-B1E / R&S®RTO-B1E）可串聯 2 支探棒，同步量測最多 8 路
- 與 R&S®RTP 及 R&S®RTO2000 示波器無縫整合，直接於示波器上顯示功率波形與能量計算
典型應用
- IoT 裝置電池壽命驗證與電源消耗分析
- 電池供電產品各工作狀態（活躍、待機、睡眠）的同步電壓電流量測
- 活動週期（activity phase）能量評估與功率輪廓建立
- 無線通訊模組（LTE/5G/Wi-Fi）訊號傳送期間的動態電流剖析
- 多軌電源系統同步驗證（最多 8 路 V/I）
