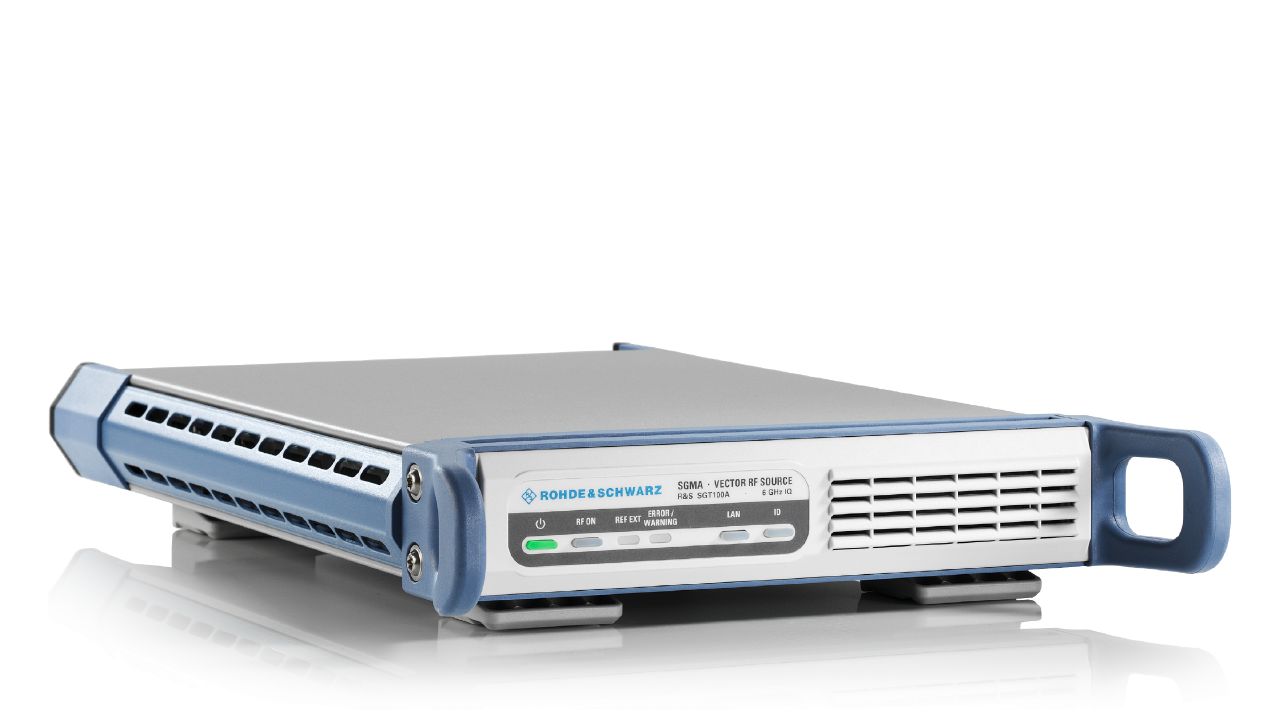

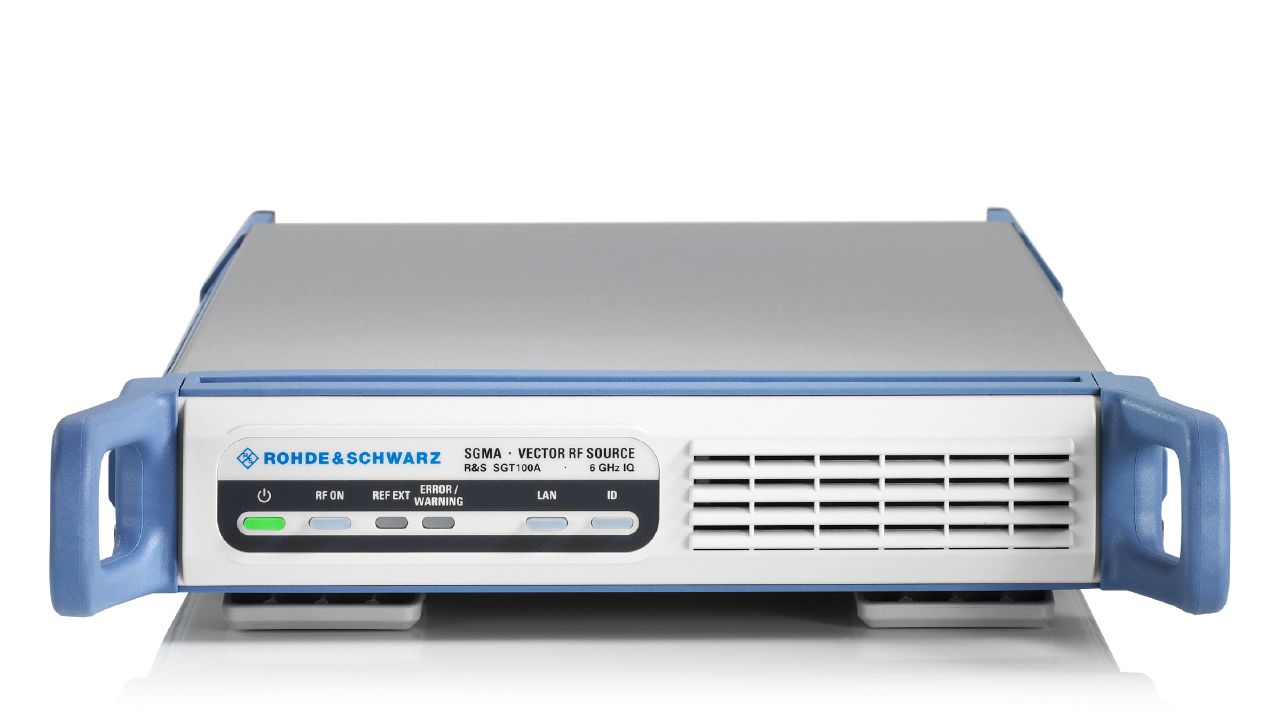

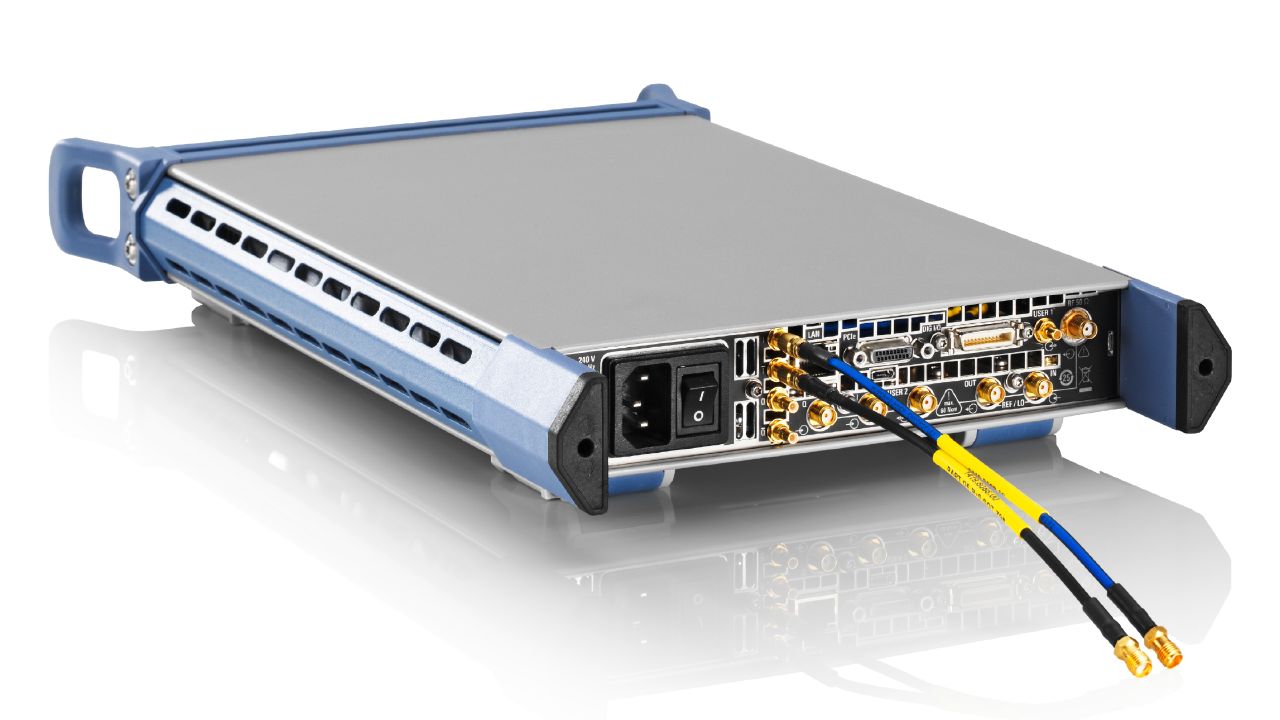

R&S®SGT100A
向量訊號產生器（緊湊型，最高 6 GHz）
- 類別: 向量訊號產生器
- 製造商: Rohde & Schwarz
- 頻率範圍: 100 kHz 至 3 GHz（選配 R&S®SGT-KB106 可擴展至 6 GHz）
- I/Q 調製頻寬: 最大 240 MHz（基本型 60 MHz；可選配 120 / 160 / 240 MHz 擴充）
- ARB 記憶體容量: 32 MSample（基本型）；可選配擴充至 256 MSample 或 1 GSample
- 波形切換速度: 2 µs（多段波形模式下量測延遲）
- RF 特性: 優異 EVM 及 ACLR 性能
- 頻率切換速度: 極快（針對生產量能優化）
- 電平切換速度: 極快（針對生產量能優化）
- 輸出電平: 高輸出電平以補償測試系統損耗
- 調製類型: I/Q 調製（可選配脈衝調製 R&S®SGT-K22）
- 參考振盪器: 內建；可選配高性能 OCXO（R&S®SGT-B1）
- 類比 I/Q 輸出: 可選配（R&S®SGT-K16 差動類比 I/Q 輸出，適用於包絡追蹤）
- 數位基頻連接: 可選配（R&S®SGT-K18）
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®SGT100A 是一款整合基頻產生器的 RF 向量訊號產生器，專為生產線與自動化測試應用所優化。其 RF 鏈路針對最快速的頻率與電平切換時間進行設計，而基頻端的多段波形模式可讓使用者在測試訊號之間快速切換。儘管體積緊湊，R&S®SGT100A 仍具備優異的 RF 特性——卓越的調製準確度、頻率響應與電平線性度。高輸出電平可補償測試系統內部損耗，低功耗設計則有助於降低機台熱散逸。其模組化架構易於維修，且可在客戶現場進行功能升級，充分降低整體擁有成本。
主要特點
- 最小尺寸獨立式向量訊號產生器（內建基頻產生器）
- 極快頻率與電平切換速度，最大化生產測試吞吐量
- 高輸出電平，有效補償測試系統內部訊號損耗
- 低功耗設計，減少機台熱散逸，適合密集佈建環境
- 優異調製準確度，提供充足測試裕度
- 整合式基頻產生器帶來卓越頻率響應
- 出色的電平重複性與線性度
- 可選配高性能 OCXO 參考時鐘，強化頻率穩定度
- 可選配類比 I/Q 輸出，支援包絡追蹤（ET）應用
- 多段波形模式下波形切換延遲僅 2 µs
- I/Q 調製頻寬最大可達 240 MHz
- 可選配 ARB 記憶體擴充至 1 GSample
- 支援 5G NR、LTE、Wi-Fi、藍牙等多種數位通訊標準（選配軟體授權）
- 為 R&S®SMW200A MIMO 應用的理想擴充模組
- 模組化設計易於維修，且可在客戶現場升級
- 快速遠端控制介面，適合全自動測試系統整合
典型應用
- 生產線與自動化 RF 測試
- 5G NR 收發模組測試（支援 Release 15–18）
- Wi-Fi（IEEE 802.11a/b/g/n/ac/ax/be）及藍牙裝置驗證
- LTE / 蜂巢式 IoT 基頻與射頻一致性測試
- MIMO 多天線系統測試（搭配 R&S®SMW200A）
- 包絡追蹤（ET）與數位預失真（DPD）功率放大器測試
- 雷達訊號模擬（脈衝序列、方向尋找）
- 衛星通訊（DVB-S2/S2X）訊號產生
- 導航訊號模擬（GPS、GALILEO、GLONASS、BeiDou）
