R&S®SZU100A 已停產
I/Q 升頻器（V-band 60 GHz）
- 類別: 前端與轉換器
- 製造商: Rohde & Schwarz
- 頻率 — 中心頻率範圍（需搭配 R&S®SZU-B1066 選項）: 58.32 GHz 至 64.80 GHz ± ½ 占用調變頻寬
- 頻率 — 頻率設定解析度: 0.1 Hz
- 頻率 — 頻率設定時間: 5 ms
- 頻率 — 相位偏移設定解析度: 0.1°

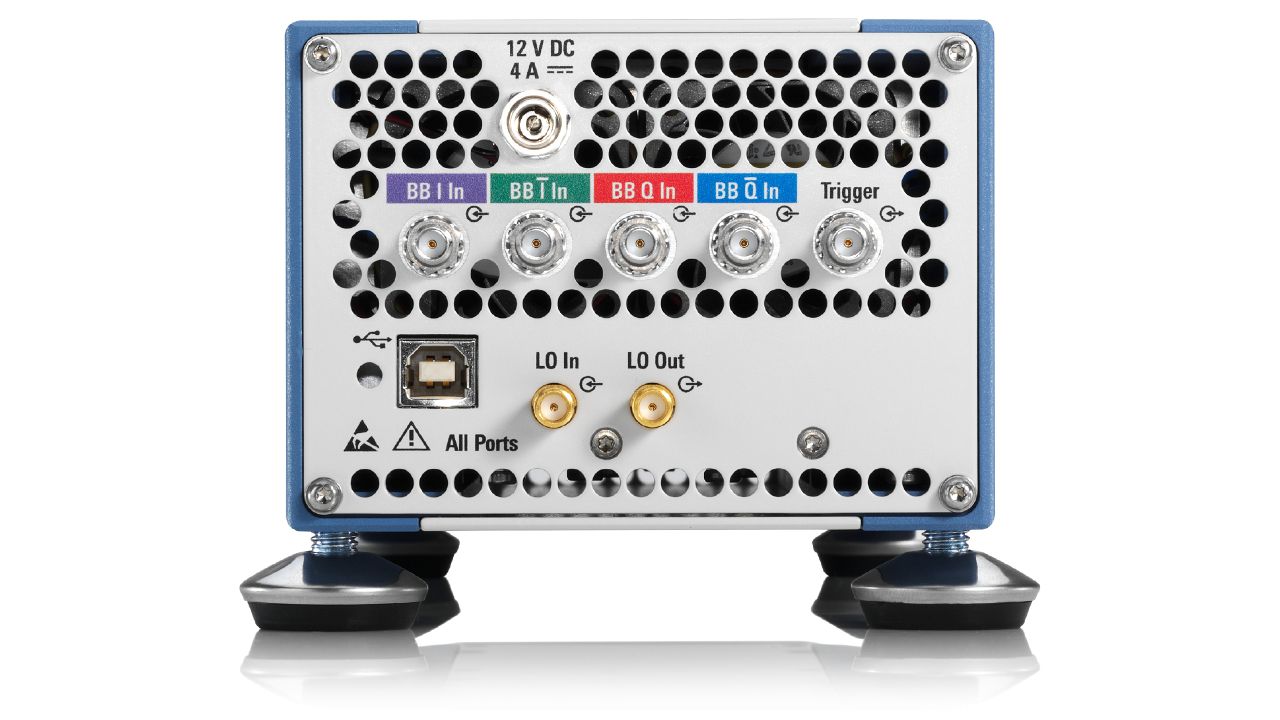

- 頻率 — 外部 LO 輸入介面: SMA 母接頭
- 頻率 — 外部 LO 輸入頻率範圍: 1.944 GHz 至 2.16 GHz
- 頻率 — 外部 LO 輸入電平範圍: −1.5 dBm 至 +8 dBm（標稱值 +5 dBm）
- 頻率 — 外部 LO 輸入阻抗: 標稱 50 Ω
- 電平 — 電平設定範圍: −100 dBm 至 +15 dBm
- 電平 — 規格電平範圍: −80 dBm 至 +5 dBm (PEP)；典型值 −90 dBm 至 +10 dBm (PEP)
- 電平 — 電平設定解析度: 標稱 0.01 dB
- 電平 — 電平誤差: < 2 dB（自動電平設定特性，內部校準後溫度漂移 < 5°C）
- 電平 — 電平設定時間: 5 ms
- 電平 — 無中斷電平設定範圍: > 10 dB（標稱）
- 電平 — 內部偵測器量測範圍: −50 dBm 至 +15 dBm（實測）
- 頻譜純度 — 諧波: < −50 dBc
- 頻譜純度 — 非諧波: < −50 dBc
- 頻譜純度 — 次諧波（電平 > −40 dBm）: < −50 dBc
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽

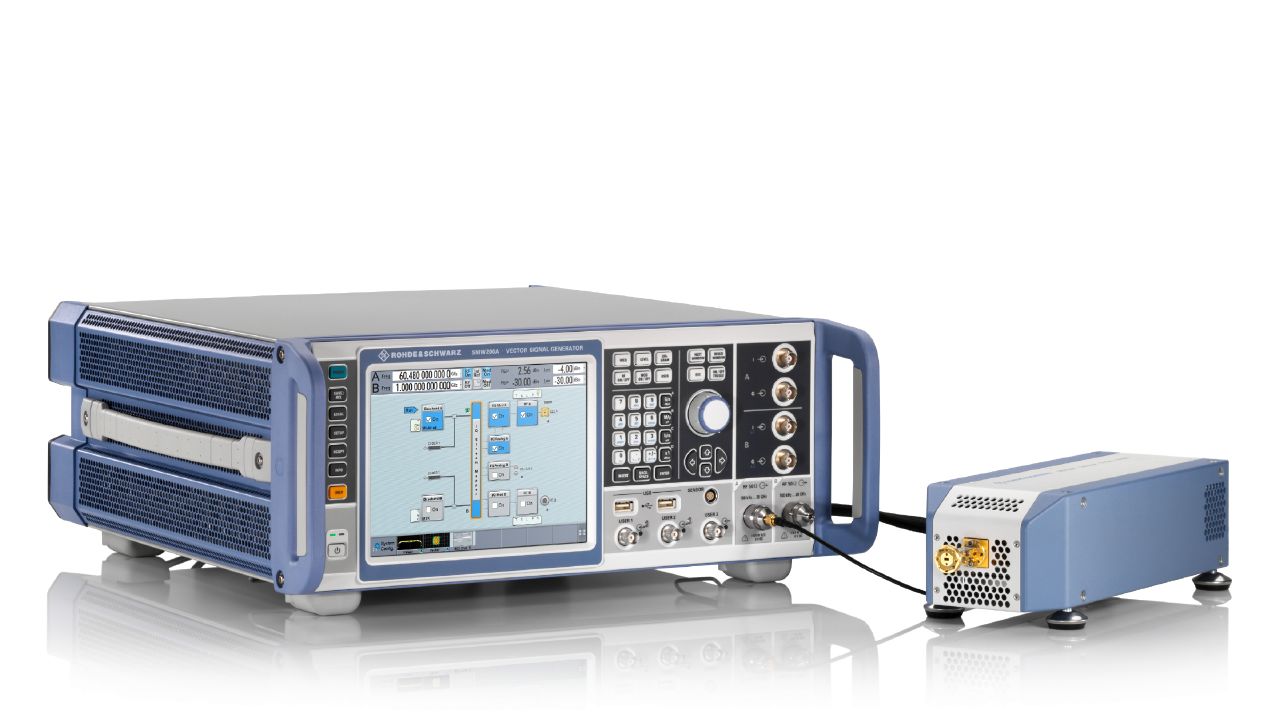

R&S®SZU100A 是一款已停產的毫米波 I/Q 升頻器，專為搭配 R&S®SMW200A 向量訊號產生器使用，將其向量調變能力延伸至 60 GHz 毫米波頻段（58.32 GHz 至 64.80 GHz）。該產品具備 2 GHz RF 調變頻寬、超過 80 dB 的動態範圍（−80 dBm 至 +5 dBm PEP），以及出廠全面校準機制，免除外部頻率響應補正程序，實現「設定即測量」的高效操作流程。儀器採用 WR15 波導接頭設計，可直接安裝於 DUT 旁，降低饋線損耗。R&S®SZU100A 透過 USB 連接受 R&S®SMW200A 完全控制，操作介面與向量訊號產生器完全整合，如同單機操作體驗。此產品已正式停產，建議升級至後繼機型 R&S®SMW200A（向量訊號產生器），後者內建更完整的毫米波解決方案支援。
主要特點
- 頻率範圍延伸至 60 GHz 毫米波頻段（58.32 GHz 至 64.80 GHz），RF 調變頻寬 ±1 GHz
- 高輸出功率與寬動態範圍（−80 dBm 至 +5 dBm PEP），搭配整合式電子衰減器精確設定電平
- 出廠全面特性化校準，R&S®SMW200A 即時自動補正頻率響應（< 2.0 dB），免除外部校準
- 卓越的頻譜純度：諧波、非諧波及次諧波皆優於 −50 dBc；寬頻雜訊 −146 dBm/Hz 或以上
- WLAN IEEE 802.11ad（60.48 GHz）EVM 優於 −31 dB，16QAM 訊號品質可靠
- 無縫整合至 R&S®SMW200A 操作介面，支援 SCPI 遙控及 MATLAB/LabVIEW 等自動化環境
- 支援雙通道多工操作（搭配雙通道 R&S®SMW200A），適用波束成形與 MIMO 應用

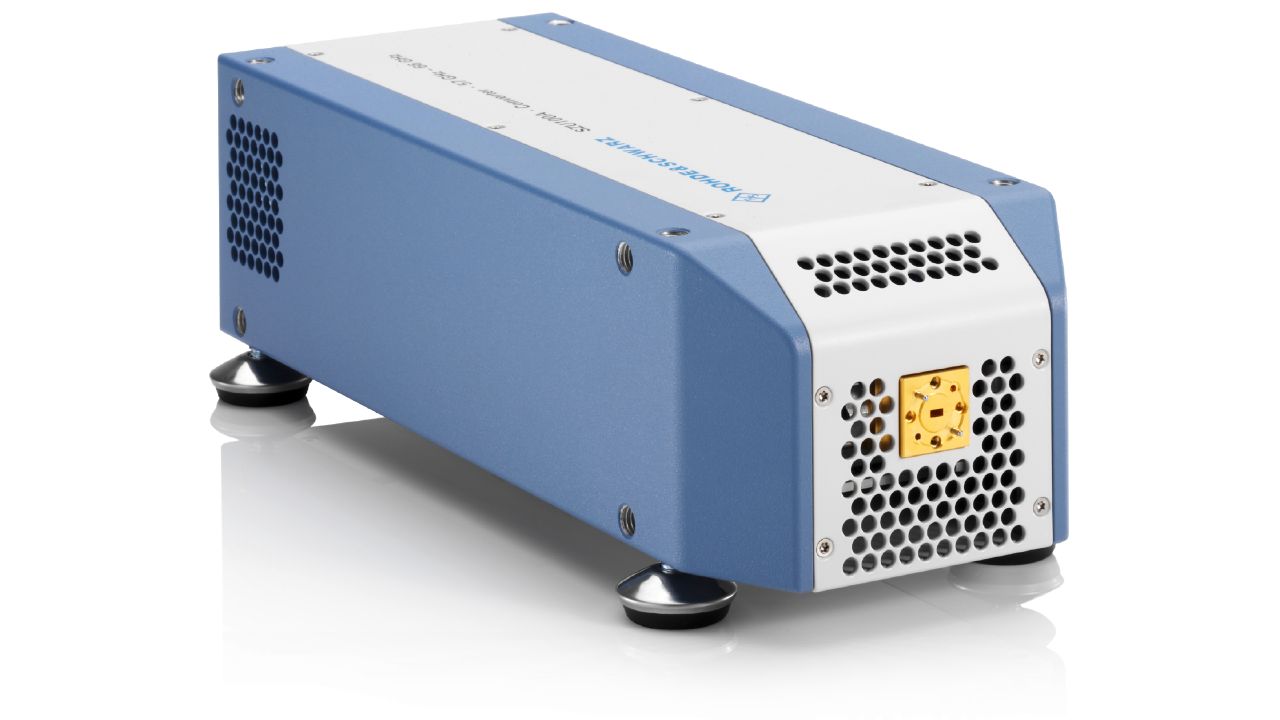

- WR15 波導接頭可直接安裝於 DUT，縮短饋線長度，降低損耗與電平漣波
- 整合式電平偵測器可在操作過程中自動調平，無需因更換訊號內容或電平/頻率而重新校準
典型應用
- WLAN IEEE 802.11ad（WiGig）60 GHz 收發器、晶片及行動裝置測試
- 5G 毫米波（mmWave）通訊系統元件、模組及基礎設施驗證
- 機載雷達、車載雷達（坦克雷達）及射頻前端特性量測
- 點對點微波鏈路（backhaul/fronthaul）及衛星間通訊發射機測試
- 射電天文學及地表成像系統信號模擬
- 波束成形陣列（beamforming）與 MIMO 多通道毫米波測試
可用機型 ／ 型號變體
本系列提供以下 1 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®SZU100A (1425.3003.02) | I/Q 升頻器基本主機（含差分 IQ/USB 複合線纜） | 詢價 → |
